3500/25 | Piegato il Nevada | Modulo piegato Nevada di Keyphasor 3500/25 di 149369-01
3500/25 ha migliorato Keyphasor*Module
Piegato controllo di stato del bene di Nevada*

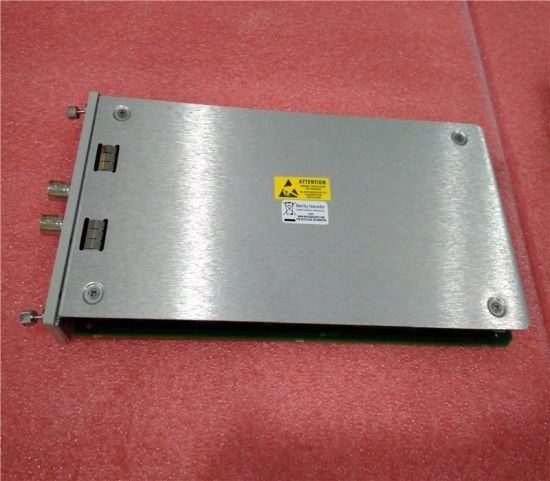

NOME DI PRODOTTO: 3500/25 di 149369-01
Descrizione
Il modulo di Keyphasor migliorato 3500/25 è un'mezzo altezza, modulo a due vie utilizzato per fornire i segnali di Keyphasor ai moduli del monitor in uno scaffale 3500. Il modulo riceve i segnali in ingresso dalle sonde di prossimità o dalle raccolte magnetiche e converte i segnali in segnali digitali di Keyphasor che indicano quando il segno di Keyphasor sull'asse coincide con il trasduttore di Keyphasor. Il sistema di protezione del macchinario 3500 può accettare fino a quattro segnali di Keyphasor per la configurazione normale e fino a otto segnali di Keyphasor in una configurazione accoppiata.
Il modulo migliorato di Keyphasor è un modulo di sistema migliore 3500. Offre le capacità ampliate di elaborazione dei segnali di Keyphasor sopra la progettazione precedente mentre mantiene la verso il basso-compatibilità completa in termini di forma, misura e funzione con i moduli esistenti di Keyphasor per uso in sistemi legacy. Il modulo di Keyphasor, PWA 125792-01, completamente è sostituito dal modulo più recente 149369-01.
Quando un input del sistema Keyphasor è richiesto per le applicazioni ridondanti modulari triple di (TMR), il sistema 3500 dovrebbe impiegare due moduli di Keyphasor. In questa configurazione i moduli funzionano parallelamente per fornire sia un segnale primario che secondario di Keyphasor agli altri moduli nello scaffale. Un sistema con più di quattro input di Keyphasor può usare una configurazione accoppiata a condizione che ci sono non non più di quattro segnali in ingresso primari di Keyphasor. Una configurazione accoppiata richiede due posizioni consecutive del monitoraggio della mezzo scanalatura entrambe le o superiori /inferiori nelle posizioni. Quattro moduli di Keyphasor accetteranno quattro canali di ingresso primari e quattro di sostegno e forniranno quattro canali di uscita (uno per modulo). Una configurazione di due accoppiati e di uno non accoppiato (un totale di tre moduli di Keyphasor) è inoltre possibile. In una tal configurazione, l'utente può configurare l'un Keyphasor non accoppiato (ordini o due 2 canali o un 1 canale ed un 2 incanalano l'opzione)
Il modulo isolato dell'ingresso/uscita di Keyphasor è progettato per le applicazioni in cui i segnali di Keyphasor sono legati parallelamente ai dispositivi multipli e richiedono l'isolamento da altri sistemi, quale un sistema di controllo. Il modulo isolato dell'ingresso/uscita è stato creato specificamente per le applicazioni a riproduzione magnetica ma è compatibile con e fornirà l'isolamento per le applicazioni di Proximitor* finchè un'alimentazione elettrica esterna è fornita. Si noti che l'intenzione di questo modulo dell'ingresso/uscita era soprattutto di misurare la velocità e non la fase dell'asse. Il modulo può fornire le misure di fase, ma questo ingresso/uscita introduce leggermente più alto di sfasamento che la versione isolata non dell'ingresso/uscita. Figura 1 mostra la quantità di di sfasamento che i moduli isolati dell'ingresso/uscita aggiungeranno alle velocità a macchina differenti. Le caratteristiche di prodotto migliorate comprendono la generazione di segnali di evento di una volta per giro dagli input di multi-evento-per-giro, dai firmware campo-espandibili e dalla segnalazione di dati di gestione delle risorse.
AVVISO
1. Pagamento: T/T
2. Termine d'esecuzione: 3-5 giorni
3. Una garanzia di anno.
4. Spedizione da DHL, da UPS, da FEDEX, da ARAMAX, dal TNT, ecc
