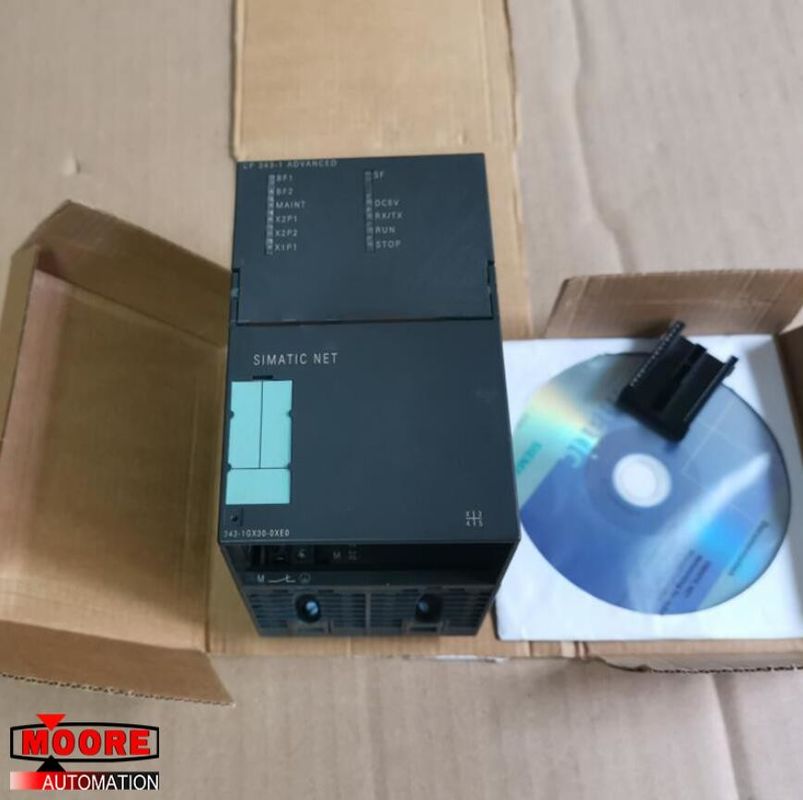

Ethernet di industriale di CP della rete del modulo CP343 di 6GK7 343-1GX30-0XE0 6GK7343-1GX30-0XE0 Siemens

Dettagli del prodotto

COMMUNIKATIONSPROCESSOR CP343-1 PER IL COLLEGAMENTO DEL SIMATIC S7-300 AL IND. ETHERNET VIA L'iso E TCP/IP, PROFINET IO-CONTROLLER O PROFINET IO-DEVICE, 2-PORT COMMUTATORE INTEGRATO ERTEC200 S7-COMM., FETCH/WRITE, SEND/RCV W. AND W/O RFC1006, DHCP di MULTICAST, SINCRONIZZAZIONE di NTC-CPU, SISTEMA DIAGNOSTICO, INIZIALIZZAZIONE VIA LA lan, 2 X RJ45 SI COLLEGA. PER LA LAN CON 10/100 DI MBIT/S.

Tasso di trasferimento/all'interfaccia 1 10… 100 Mbit/s

Interfacce:

Numero dei collegamenti elettrici:

all'interfaccia 1/conformemente ad Ethernet industriale 2

per alimentazione 1

Caratteristiche di funzionamento/comunicazione aperta:

Numero dei collegamenti possibili/per la comunicazione aperta/per mezzo dei blocchi SEND/RECEIVE/massimo 16

Volume di dati:

come dati utenti per collegamento di iso/per la comunicazione/i bymeans aperti dei blocchi SEND/RECEIVE/maximum8 Kibyte

come dati utenti per iso sulla connessione TCP/per il opencommunication/per mezzo dei blocchi SEND/RECEIVE /maximum 8 Kibyte

come dati utenti per connessione TCP/per la comunicazione aperta/per mezzo dei blocchi SEND/RECEIVE/massimo 8 Kibyte

come dati utenti per collegamento del UDP/per la comunicazione aperta dello IE/per mezzo dei blocchi SEND/RECEIVE/massimo 2 Kibyte

Numero delle stazioni 16 di multicast

Comunicazione caratteristiche di funzionamento/S7:

Numero dei collegamenti possibili/per la comunicazione S7: massimo 16

Modo multi-protocollo/di caratteristiche di funzionamento: Numero dei collegamenti attivi/con il modo multiprotocol 32

Comunicazione di caratteristiche di funzionamento/PROFINET/come PN IOController:

Numero dei IO-dispositivi/di PN sul IO-regolatore di PROFINET/utilizzabile/totale 32

Quantità di dati

come dati utili per le variabili di input/come il regolatore di PROFINET IO/massimo 1 Kibyte

come dati utili per le variabili di input/con il regolatore di PROFINET IO/massimo 1 Kibyte

come dati utili per le variabili di input per dispositivo di PN IO/con il regolatore di PROFINET IO/byte di massimo 240

come dati utili per le variabili di uscita per dispositivo di PN IO/con il regolatore di PROFINET IO/byte di massimo 240

come dati utenti per la variabile di input per dispositivo di PN IO/per sottomodulo come il regolatore di PROFINET IO/byte di massimo 240

come dati utenti per le variabili di uscita per dispositivo di PN IO/per sottomodulo come il regolatore di PROFINET IO/byte di massimo 240
