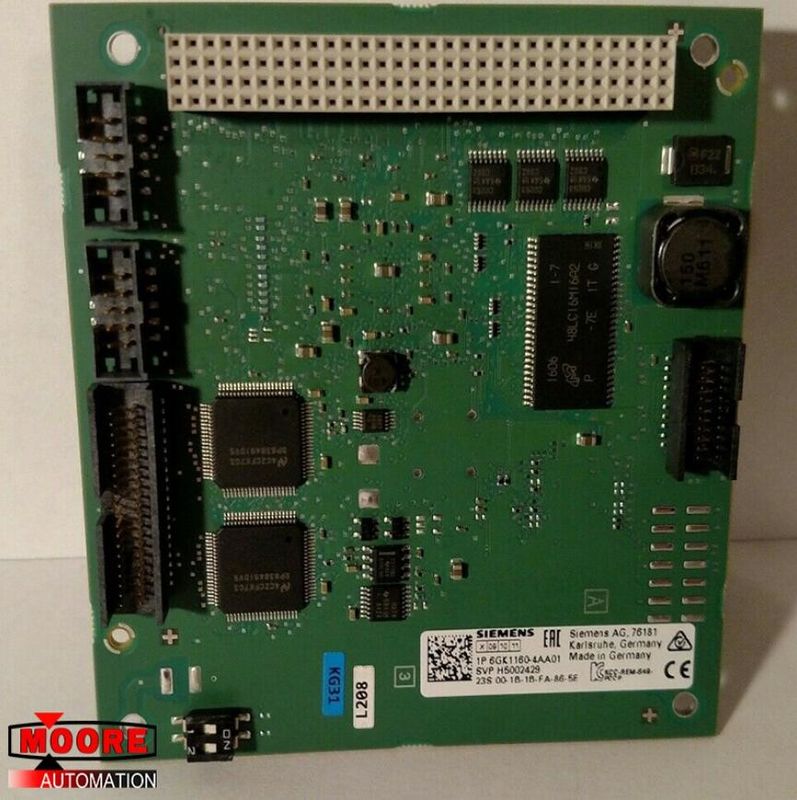

Carta di comunicazione di 6GK1160-4AA01 6GK1 160-4AA01 Siemens

Dettagli del prodotto

Unità di elaborazione di comunicazioni CP 1604 PC/104 più la carta (bit 32; 33/66M hertz; 3.3/5 V) con ASIC ERTEC 400 per collegamento a PROFINET IO con un commutatore in tempo reale di 4 porti via il corredo DK-16XX PN IO di sviluppo; PC DI NCM.

Tasso di trasferimento: 100 Mbit/s

Interfacce

Numero dei collegamenti elettrici: alla prima interfaccia/CRNA. ad Ethernet industriale 4; per alimentazione 1

Tipo di collegamento elettrico:

alla prima interfaccia/CRNA. al porto industriale di Ethernet RJ45 via il bordo di collegamento

per alimentazione un blocchetto terminali di 4 pali attraverso la scheda di alimentazione

Tensione di rifornimento, consumo corrente, perdita di potere:

Tipo di tensione/della CC di tensione di rifornimento

Tipo di rifornimento di tensione/rifornimento esterno facoltativo sì

Tensione di rifornimento:

1 / dal bus 5 V della superficie posteriore

esterno 5 V

Noti alternativamente l'alimentazione elettrica esterna facoltativa e la tensione di rifornimento esterno via la scheda di alimentazione (accessorio facoltativo)

Tolleranza simmetrica relativa/a CC: a 5 V 5%

Corrente consumata:

1 / dal bus della superficie posteriore/a CC/massimo 0,8 A

da tensione di rifornimento esterno/a CC/a 24 V/massimo 0,3 A

Perdita di potere [W] 4 W

Potere perdita]/[di W nel modo del commutatore/massimo 4,1 W

Comunicazione di caratteristiche di funzionamento/PROFINET/come regolatore di PN IO:

Il software/per la comunicazione di PROFINET IO/ha richiesto il nessun

Numero dei dispositivi/di PN IO sul regolatore di PROFINET IO/utilizzabile/totale 128

Numero dei dispositivi/di PN IO IRT sul regolatore di PROFINET IO/su 64 utilizzabili

Quantità di dati:

come dati utenti per le variabili di input/come il regolatore di PROFINET IO/byte di massimo 8192

come dati utenti per le variabili di input/come il regolatore di PROFINET IO/byte di massimo 8192

come dati utenti per le variabili di input per dispositivo di PN IO/come il regolatore di PROFINET IO/byte di massimo 1430

come dati utenti per le variabili di uscita per dispositivo di PN IO/come il regolatore di PROFINET IO/byte di massimo 1430
