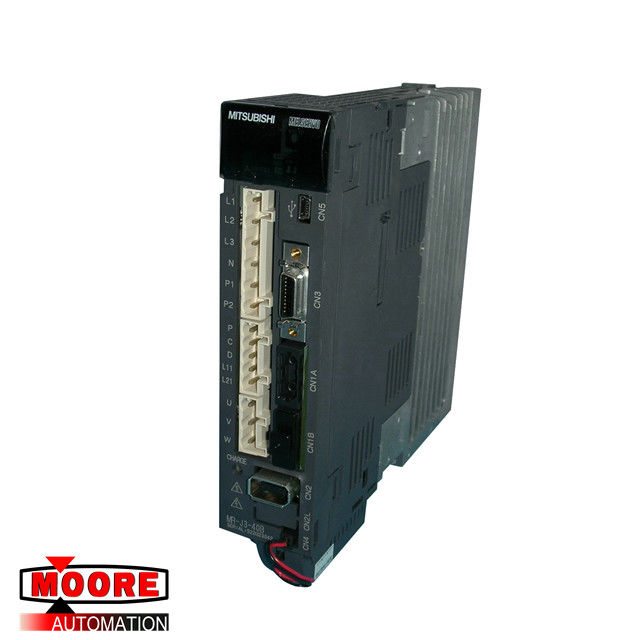

Servo driver 400W 200V di MR-J3-40B MRJ340B MITSUBISHI

Servo driver 400W 200V di MR-J3-40B MRJ340B MITSUBISHI

Dettagli del prodotto

Il servo per tutti gli usi di CA di serie di Mitsubishi MELSERVO-J3 ha più ulteriormente il rendimento elevato e più alte funzioni confrontati alla serie corrente di MELSERVO-J2-Super. Il servo amplificatore di MR-J3-B si collega al servo controller di sistema e ad altri via la rete sincrona ad alta velocità e funziona direttamente dai dati di posizione di lettura. Il controllo della velocità/direzione di rotazione del servomotore ed il posizionamento di alta precisione sono eseguiti con i dati dal modulo di comando. SSCNET fornito dal servo amplificatore di theMR-J3-B notevolmente ha migliorato la sua tolleranza della velocità e di rumore di comunicazione adottando il sistema delle comunicazioni ottiche confrontato allo SSCNET corrente. Per il cablaggio della distanza, 50m della distanza massima fra gli elettrodi inoltre sono offerti. Il limite di coppia di torsione con il circuito di pressione è messo sul servo amplificatore per proteggere il transistor di potenza del circuito principale dalla corrente eccessiva causata da accelerazione/decelerazione o dal sovraccarico rapida. Inoltre, il valore limite di coppia di torsione può essere cambiato al valore desiderato con il parametro.

Specifiche

Tensione/frequenza: trifase o 1 fase 200 a 230VAC, 50/60Hz

Fluttuazione ammissibile di tensione: trifase o 1 fase 200 a 230VAC: 170 a 253VAC

Fluttuazione ammissibile di frequenza: All'interno di 5%

Capacità dell'alimentazione elettrica: Riferisca alla parte 10,2

Corrente di afflusso: Riferisca alla parte 10,5

Sistema di controllo: Controllo della sinusoide PWM, sistema di controllo corrente

Funzioni protettive: Arresto di sovracorrente, rigeneratore sopra l'arresto di tensione, arresto di sovraccarico (relè termico elettronico), protezione di surriscaldamento del servomotore, protezione di errore del codificatore, protezione di errore rigeneratrice, undervoltage, protezione di interruzione di corrente istantanea, controllo della velocità, eccessiva protezione di errore.

Funzione

Codificatore ad alta definizione: Un codificatore ad alta definizione di 262144 impulsi/giro è usato come codificatore del servomotore.

Filtro passa-basso: Sopprime la risonanza ad alta frequenza che accade mentre la servo risposta di sistema è aumentata.

Simulazione a macchina: Può simulare i moti a macchina su uno schermo con computer personale in base al configuratore a macchina dell'analizzatore results.MR è necessaria per questa funzione.

Disprezzi il contro di soppressione di vibrazione: Sopprime una vibrazione di 1 impulso prodotto ad una fermata del servomotore

Sintonizzazione dell'auto: Regola automaticamente il guadagno al valore ottimale se il carico applicato all'asse del servomotore varia. Più su nella prestazione che l'amplificatore del servo di serie di MR-J2-Super.

Freni fino a: Usato quando l'opzione rigeneratrice non può fornire abbastanza potere rigeneratore. Può essere utilizzato il 5kW o l'amplificatore più servo.
