Il controllo e l'innesco di CONTROLLO A3-290605 imbarcano per le alimentazioni elettriche trifase

IL CONTROLLO E L'INNESCO di CONTROLLO A3-290605 IMBARCANO PER LE ALIMENTAZIONI ELETTRICHE trifase

Dettagli del prodotto

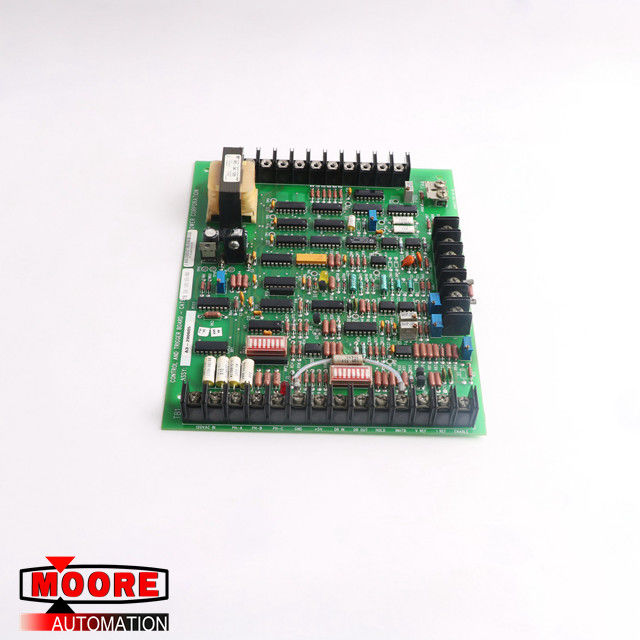

Il controllo e l'innesco imbarcano, bordo del CAT, è progettato ai requisiti imparati a partire da molti anni di esperienza con l'attrezzatura di alto potere controllata SCR. La tecnologia moderna del circuito integrato di CMOS ha permesso una progettazione estremamente compatta e messa con basso consumo energetico. La descrizione seguente riguarda le caratteristiche principali e le applicazioni della progettazione.

Regolatore di riferimento e di potere

1. Il potere di controllo (un termine nominale di 120 VCA) deve applicarsi ai terminali TB1-1 ed al terminale TB1-2.

a) Tensione in ingresso minima: 85 VCA

b) Tensione in ingresso massima: 135 VCA

2. Sincronizzazione dei riferimenti

a) Deve applicarsi ai terminali TB1-3, TB1-4 e TB1-5.

b) Corregga la rotazione di fase e la sequenza è importante da assicurare l'infornamento adeguato degli SCR.

c) I riferimenti trifase devono essere equilibrati all'interno di ± 5% di a vicenda. Il bordo del CAT comprende la rilevazione di squilibrio di fase ed in caso di fase persa o alto squilibrio il bordo inibirà la sua uscita fino a ristabilire l'equilibrio di fase.

d) La tensione del riferimento trifase non è critica; può essere fra 60 VCA ed il vuoto 200.

e) Il riferimento trifase può essere ottenuto attraverso un divisore della resistenza o tramite tre piccoli trasformatori di controllo.

3. Controlli il riferimento dell'amplificatore

a) Un riferimento stabile di controllo con un coefficiente di bassa temperatura è fornito sul terminale TB1-7.

b) Il riferimento deve essere prestabilito a 5,00 volt con P1; può fornire circa 30 mA ai potenziometri di controllo.

c) I potenziometri di controllo possono essere 10K, 2 watt. Sono restituiti ai terminali TB1-12 (VREF) e TB1-13 (IREF). Il ritorno al suolo è terminale TB1-6.

d) L'ampio filtraggio degli input di riferimento dell'input (RC = 0,4) è usato per ottenere la soppressione massima di rumore prima dell'amplificatore di controllo.
