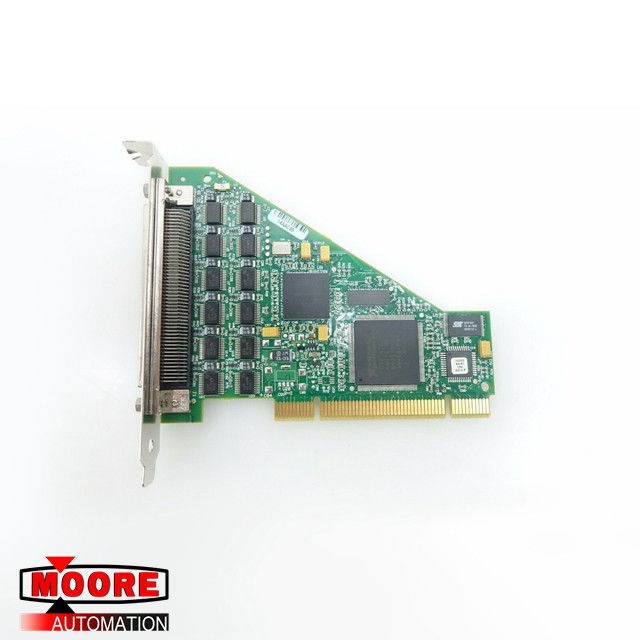

Interfaccia dell'ingresso/uscita del Ni PCI-6509 Digital

Interfaccia dell'ingresso/uscita del Ni PCI-6509 Digital

Dettagli del prodotto

Il Ni 6509 caratterizza il filtraggio digitale, gli stati programmabili di ciclo iniziale, la rilevazione del cambiamento e un temporizzatore di cane da guardia.

Filtraggio di Digital

Potete usare l'opzione digitale di filtraggio disponibile sul Ni 6509 per eliminare gli impulsi errati sui dati di input. Una volta usato con rilevazione del cambiamento, il filtraggio digitale può anche ridurre il numero dei cambiamenti per esaminare ed elaborare.

Potete configurare le linee di entrata digitale per passare tramite un filtro digitale e per controllare l'intervallo di tempo gli usi del filtro. Il filtro blocca gli impulsi che sono più brevi della metà dell'intervallo di tempo specificato e passa gli impulsi che sono più lunghi dell'intervallo specificato. di impulso-impulsi Intermedio lunghezzi più lungamente della metà dell'intervallo ma di di meno che intervallo-possono o non possono passare il filtro.

Potete permettere secondo i bisogni al filtraggio digitale su altrettante linee di entrata per la vostra applicazione. Tutte le linee filtrate dividono lo stesso intervallo di tempo, che varia da 400 NS a spettrografia di massa 200 sul Ni PCI/PXI-6509. Il PCIe-6509 sostiene soltanto tre intervalli di tempo: 160 NS, spettrografia di massa 10,24 e spettrografia di massa 5,12.

Specifiche

Requisiti di potere

Assorbimento di corrente dal bus durante lo stato a vuoto:

NI PCI/PXI-6509:

375 mA tipico su +3,3 VCC;

250 mA tipico su +5 VCC,

PCIe-6509:

550 mA tipico su +3,3 VCC;

20 mA tipico su +12 VCC,

Un potere di +5 V disponibile

al connettore dell'ingresso/uscita (pin 49 e 99): +4,0 V - +5,25 V; 1A, massimo

Ingresso/uscita di Digital

Numero dei canali: Ingresso/uscita 96

Compatibilità: TTL Schmitt Trigger/CMOS, terra asimmetrica fornita di rimandi

Acceso: L'input tirato su o giù (software-selezionabile), ha prodotto 1 o 0

Trasferimenti di dati: Interruzioni, ingresso/uscita programmato

Connettore dell'ingresso/uscita: 100 serie SCSI della femmina 0,050 del perno

Resistenza di tirata:

Tiri sulla resistenza 4,7 chilowatt, tipici

Resistenza abbattuta 47 chilowatt, tipici

Protezione di tensione in ingresso: ±20 V su fino a due perni, massimo
