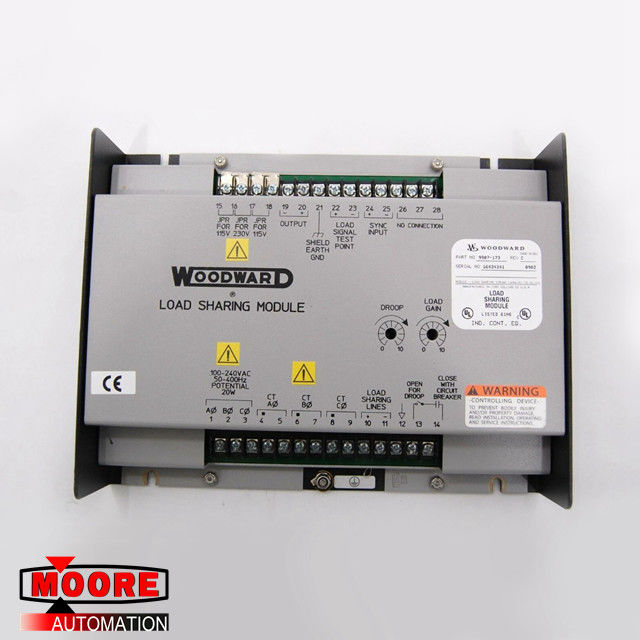

Rev C del modulo di ripartizione del carico di WOODWARD 9907-173

Rev C del modulo di ripartizione del carico di WOODWARD 9907-173

Dettagli del prodotto

Woodward fa i modelli del suo modulo di ripartizione del carico per uso con i motori forniti dei comandi della velocità che accettano un input della regolazione della velocità di ±3 VCC, i 0,5 - 4,5 VCC di input, o un PWM (impulso-larghezza-modulato) introdotto. Il modulo di ripartizione del carico permette l'uso degli accessori della produzione di energia di Woodward e permette la ripartizione del carico fra i motori forniti dei comandi della velocità che non sono fabbricati da Woodward e da controllato di motori con i comandi elettronici di Woodward, o i comandi facendo uso di altri moduli di ripartizione del carico di Woodward.

Il modulo di ripartizione del carico fornisce la capacità di abbassamento ed isocrona di ripartizione del carico per i motori nelle applicazioni del gruppo elettrogeno. L'attrezzatura supplementare nel sistema di controllo può comprendere il sincronizzatore di Woodward SPM-A, il sincronizzatore di SPM-D, il controllo di caricamento automatico del generatore (AGLC) ed il trasferimento di potere ed il controllo di caricamento automatici (APTL).

Alimentazione elettrica:

La CC modella 18-32 VCC, circa 5 W.

Il CA modella selezionabile con un jumper per fase/fase 95-130 o 190-260 VCA, 50-400 hertz, circa 10 W.

Input:

input trifase della pinta: fase/fase 95-130 o 190-260 VCA, 50-400 hertz. Il carico dell'input della pinta è 1,6 W alla fase a 240 VCA, 0,4 W alla fase al vuoto 120.

input trifase di CT: 3-7 arma in pieno il carico, carico di carico dell'input di CT in pieno è 0,1 VA alla fase.

Ripartizione del carico introdotta: 0-3 VCC nell'impedenza 25k nel modo isocrono, circuito aperto nel modo di abbassamento.

Sincronizzazione introdotta: Compatibile con il sincronizzatore facoltativo di Woodward SPM-A.

Disposizione di velocità: Permette l'adeguamento manuale del livello di uscita con un potenziometro esterno del Ka 10 (non disponibile sul numero del pezzo 9907-173).

Commutatore di abbassamento: Il commutatore esterno di abbassamento deve essere fissato in serie con il contatto ausiliario dell'interruttore. Il modo di abbassamento è selezionato quando il commutatore di abbassamento o l'interruttore ausiliario è aperto.

Uscite:

Segnale del carico: Segnale di CC proporzionale alla corrente reale totale percepita dal modulo di ripartizione del carico.

Usato per regolare guadagno del carico.

Uscita a controllo di velocità: un analogo di +0,5 - +4,5 VCC, analogo di ±3 VCC, o PWM, secondo il modello.

Adeguamenti

Abbassamento: Provvede a riduzione dell'uscita fra gli stati del pieno carico ed a vuoto.

Guadagno del carico: Fornisce l'adeguamento del carico su un singolo generatore quando due o più generatori sono parallelizzati. Adjusts ha specificato il termine del pieno carico da 3 a 7 armi.
