Supporto (posteriore) della parete dello scaffale della scanalatura di IC698CHS017 GE RX7i 17

Supporto (posteriore) della parete dello scaffale della scanalatura di IC698CHS017 GE RX7i 17

Il ⇒ clicca qui per il buon prezzo IC698CHS017

Contattici

Email: miya@mvme.cn (CLIC)

QQ: 2851195450

Telefono: 86-18020776792(CLIC)

Skype: miyazheng520 (CLIC)

Dettagli del prodotto

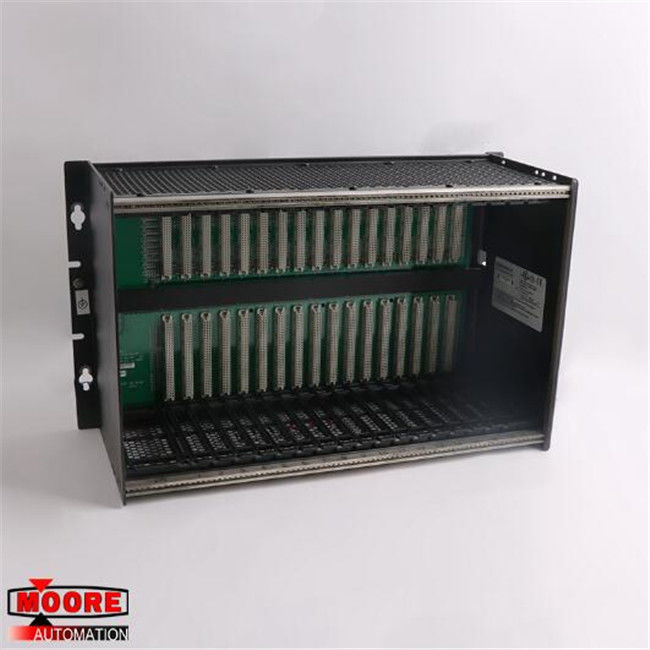

Il IC698CHS017 è una scanalatura 17, una parte anteriore e uno scaffale posteriore capaci di appoggio dei moduli di serie 90-70, di VME e di RX7i. I connettori del modulo sulla superficie posteriore dello scaffale sono spaziati 0,8 pollici (20,3 millimetri) a parte e sono compatibili con sia la singola larghezza che i doppi moduli di larghezza. La scanalatura zero dello scaffale tiene l'alimentazione elettrica dell'unità e la scanalatura una dello scaffale tiene il CPU dell'unità. Tutte le altre scanalature sono disponibili per tutta la miscela dei moduli.

Il IC698CHS017 è considerato «uno scaffale dell'attrezzatura aperta»; quindi, deve essere installato almeno in un encasement della protezione IP54. Questo scaffale è alto 11,15 pollici (283 millimetri), ampio 19 pollici (483 millimetri) e profondo 7,5 pollici (190 millimetri). Nove pollici (23 cm) di spazio è richiesto per installare un fan fra gli scaffali. Nota: Una ventola di raffreddamento è richiesta se determinati moduli sono installati nello scaffale ed ogni fan è progettato per un'alimentazione differente.

I saltatori ed i DIP switch non sono necessari per i moduli di indirizzo; invece, la scanalatura di sostegni di scaffale che percepisce per i moduli dell'ingresso/uscita. Fornire di rimandi del punto del modulo di ingresso/uscita è compiuto via il software dello Sviluppatore-SpA di logica dell'edizione della macchina di CIMPLICITY. L'interruzione riconosce i segnali come pure i segnali di concessione del bus sono collegati automaticamente insieme in una configurazione del collegamento a margherita. Gli alimentatori a corrente alternata di RX7i sono sostenuti dal IC698CHS017 con la capacità di sostenere ancora le più alte correnti. I connettori J2 sulla superficie posteriore dello scaffale sostengono 64 bit per velocità di trasferimento del ciclo VME.

RX7i e le serie 90-70 moduli hanno opzioni differenti per la messa a terra dello schermo. Per i dispositivi di RX7i, le piastre frontali del metallo di ogni modulo dovrebbero essere attaccate saldamente al encasement. Per la serie 90-70 moduli, una clip a terra incorporata stabiliranno il contatto con il encasement una volta installati. Per collegare lo scaffale alla terra, utilizzi un'AWG #12 (mm^2) cavo 3,33 con una rondella della stella e del dado per collegare i perni a terra laterale montati alla terra della terra.

Il nostro servizio

nuovo pieno di 100% - guarnizione originale della fabbrica

Garanzia: 12 mesi

Pacchetto: Imballaggio originale con i cartoni

Termine di consegna: Spedito in 3 giorni dopo il pagamento
