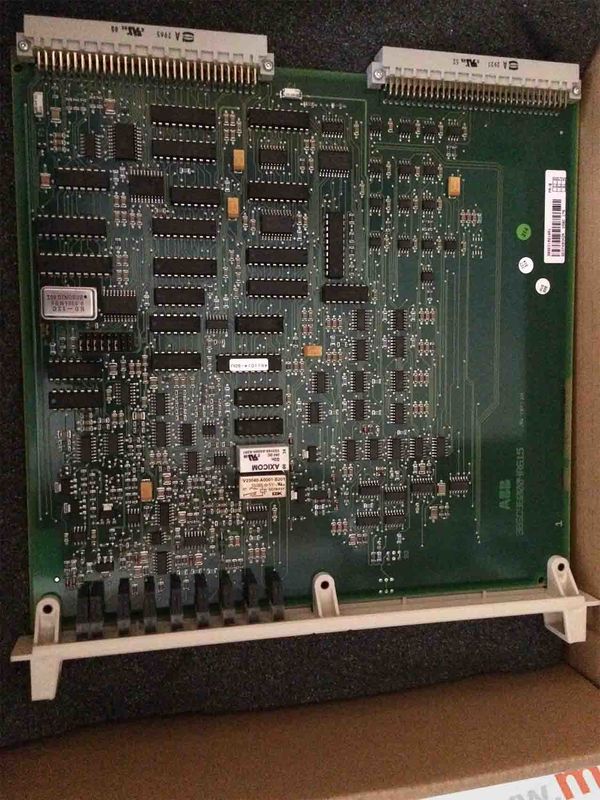

Affidabilità del bordo a distanza dell'ingresso/uscita del modulo DSQC239 YB560103-CH ABB DSQC239 di ABB alta

Affidabilità del bordo a distanza dell'ingresso/uscita del modulo DSQC239 YB560103-CH ABB DSQC239 di ABB alta

Descrizione di prodotto:

Per la configurazione, entrambi gli input devono essere configurati per il modo operativo desiderato, vedono la fig. 4-18 della tavola di configurazione. Il valore misurato è calcolato da sottrazione. Il valore del canale con l'indirizzo più basso è sottratto dal valore del canale con il più alto indirizzo. Il valore misurato convertito è disponibile sull'indirizzo dispari (per esempio EW 6,01). Importante: La gamma di tensione in ingresso comune del modo uguaglia il campo di misura di singolo canale. Cioè che i segnali, relativi a AGND, ai due input in causa non devono superare questo campo di misura.

Raccomandazione del prodotto relativo:

Il carattere del prodotto:

Quando i termometri a resistenza sono utilizzati, una corrente costante deve attraversare la resistenza di misurazione per creare la caduta di tensione necessaria per la valutazione. A questo fine, l'unità di base 07 il KT 94 fornisce un lavandino corrente costante, che è multiplexato ai 8 canali analogici. La seguente figura mostra il collegamento dei termometri a resistenza Pt100 nella configurazione a due fili. deve essere bipolare misurato per compensare gli errori di misura. Ulteriormente, nel caso della configurazione del singlepole, AGND1 sarebbe collegato direttamente al potenziale a distanza della terra. Ciò causerebbe i cicli di interramento inadmissable (e possibilmente pericoloso). In tutte le configurazioni facendo uso degli ingressi differenziali due entrate analogiche adiacenti appartengono insieme (per esempio EW 6,00 ed EW 6,01).

L'uso del prodotto:
