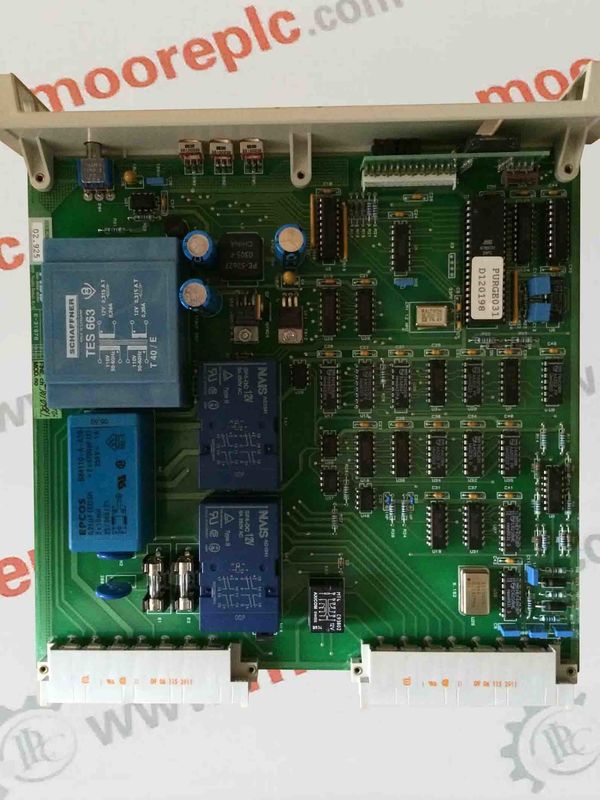

La scala del modulo DSSB146 48980001-AP/1 ABB DSSB146 48980001-AP/1 DSSB 146 di ABB ha fuso sotto pressione i modelli DHL di JetX LIBERO

Descrizione del prodotto:

Per la configurazione, entrambi gli ingressi devono essere configurati per la modalità operativa desiderata, vedere la tabella di configurazione Fig. 4-18. Il valore misurato viene calcolato per sottrazione. Il valore del canale con l'indirizzo inferiore viene sottratto dal valore del canale con l'indirizzo superiore. Il valore misurato convertito è disponibile sull'indirizzo dispari (ad es. EW 6,01). Importante: l'intervallo di tensione di ingresso della modalità comune è uguale al campo di misura del singolo canale. Vale a dire che i segnali, relativi ad AGND, sui due ingressi interessati non devono superare questo campo di misura. Le tensioni di ingresso che superano il campo di misura causano il valore numerico di troppo pieno di +32767. Se il valore misurato è inferiore all'intervallo, viene impostato il valore numerico di underflow di -32767.

Raccomandazione relativa al prodotto:

Carattere del prodotto:

Le correnti di ingresso che superano il campo di misura causano il valore numerico di troppo pieno di +32767. Se il valore misurato è inferiore all'intervallo, viene impostato il valore numerico di underflow di -32767 L'impedenza di ingresso è di ca. 330 Ω. L'attuale input ha un meccanismo di autoprotezione. Se arriva anche la corrente di ingresso
alto, lo shunt viene disattivato e viene generato il valore di overflow della gamma. Circa ogni secondo, l'unità tenta di riaccendere lo shunt. In questo modo la misurazione corretta avrà esito positivo dopo che la corrente ha nuovamente raggiunto un valore normale. Viene visualizzato il grilletto del meccanismo di autoprotezione
dal LED rosso Ovl fintanto che è presente il sovraccarico. Nel sistema PLC viene quindi memorizzato un messaggio di errore (FK4, numero errore 4). Il monitoraggio del circuito aperto inizia al di sotto di ca. 3 mA.

L'uso del prodotto:
