1746-IO8

Il modulo combinato di ingresso / uscita digitale SLC 500 1746-IO8 è un modulo di ingresso e uscita combinato di AB ed è montato in qualsiasi slot (tranne lo slot 0) dello chassis I / O 1746. Dispone di quattro ingressi 120 V CA per modulo e 4 uscite contatti relè con 4 punti per comune. Ha un intervallo di tensione di funzionamento (85-132 V CA) simile alla maggior parte dei membri dei moduli I / O combinati SLC 500 e ha una potenza nominale di 5-65 V CA e 5-125 V CC a 47-53Hz. Assorbe una corrente backplane di 0,03 A a 5 V CC e 0,025 A a 24 V CC e ha una dissipazione di calore di 0,27 W su tutti i punti di ingresso e 0,133 W di calore su ciascun punto di uscita.
Il modulo ha una dissipazione del calore aggregata di 3 W e ha un ritardo di segnale di 35 ms e 45 ms sia negli stati ON che OFF degli ingressi e delle uscite. L'uscita del contatto del relè ha un contatto normalmente aperto (NO) con un valore nominale di contatto di 1,5 A corrente continua per punto a 120 V CA e 1,2 A per punto a 24 V CC. 1746-IO8 ha un intervallo di temperatura di funzionamento specificato in fabbrica tra 0 e 60 ° C (32 e 140 ° F) con umidità del 5-95% e ha un intervallo di temperatura non operativo designato tra -40 e 85 ° C (- 40 e 185 ° F). Ha un indice di shock operativo di 30 G ed è anche testato per resistere a una vibrazione operativa massima di 2,5 G a 57-200Hz. È certificato CE, CSA e C-UL e fornisce l'immunità al rumore secondo lo standard NEMA ICS 2-230.

1746-IO8 è un modulo di combinazione I / O digitale con una combinazione di ingressi 120V CA e uscite di contatto relè. La tensione operativa in ingresso è 85 ... 132 V CA e la tensione operativa in uscita è 5 ... 265 V CA o 5 ... 125 V CC. 1746IO8 contiene 4 ingressi e 4 uscite. Corrente di ingresso off-state, max. di 2 mA e corrente continua per uscita di 1,5 A a 120 V CA o 1,2 A a 24 V CC. Carico corrente backplane di 60 mA a 5 V CC o 45 mA a 24 V CC

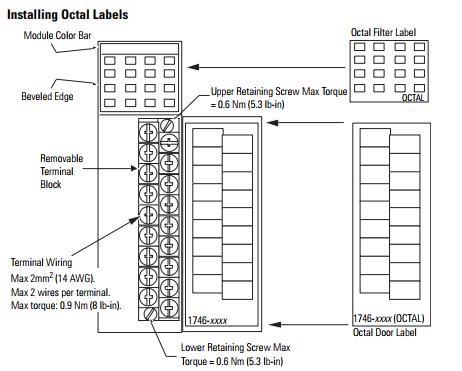

Cavi pronti per modulo I / O per moduli I / O digitali 1746 I cavi pronti per modulo I / O hanno un RTB precablato su un'estremità da collegare alla parte anteriore di un modulo I / O serie 1746 e 20 o 40 colorati individualmente # 18 conduttori AWG all'altra estremità. Questi cavi offrono la comodità delle connessioni precablate all'estremità del modulo I / O, pur consentendo la flessibilità di cablare in campo i morsetti standard di vostra scelta.
