24701-28-10-35-027-03-02 Bently Nevada Proximity Probe Housing Assemblaggi
Descrizione

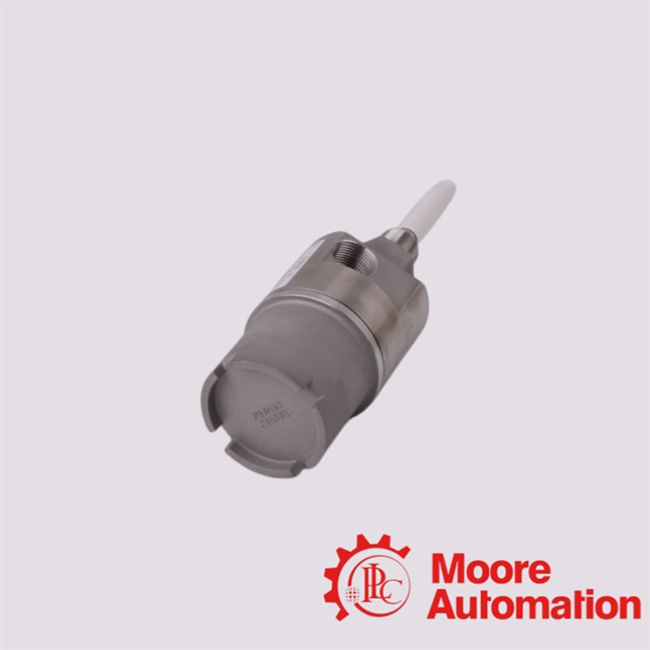

Til 24701‐28‐10‐35‐027‐03‐02 è un corpo in acciaio inossidabile con una sonda da 8 mm 3300 XL (con omologazione) e un connettore, un cavo di 1,0 m, un adattatore di 3,5 pollici,7 nella penetrazione della sonda,
opzione di montaggio del condotto 03,e filo di montaggio 3/4‐14 NPT.Il modello 24701 si riferisce a una versione in acciaio inossidabile del corpo dell'assemblaggio di alloggiamento della sonda di prossimità montato esternamente
Secondo il foglio dati:¥24701: 303 corpo in acciaio inossidabile, con manica in acciaio inossidabile 304.
la sonda (ad esempio della serie 3300 XL) al di fuori dell'involucro della macchina in modo dache impostazione gap e sonda
la sostituzione può essere effettuata senza smontare la macchina.
|
Domande frequenti
|
|
1Che cosa mi permette questo complesso di alloggiamento di fare che un montaggio di sonda diretta non può?
-
Permetteaccesso esternoalla sonda di prossimità e al suo cavo di prolungamento senza smontare l'involucro della macchina.
-
Esso fornisce unmanicaattraverso la quale la punta della sonda si affaccia sul bersaglio; ciò consente di montarla in luoghi in cui non è possibile effettuare facilmente montature dirette o di saldatura.
-
Supporta connessioni di condotti e adattatori di blocco opzionali per una maggiore flessibilità di installazione (soprattutto nelle aree pericolose).
-
Aiuta a mantenere il corretto spazio di separazione della sonda e protegge la sonda e il cavo da sollecitazioni meccaniche o termiche dirette.
|
|
2Che cosa significa il numero della parte ₹28?
-
Nel sistema di ordinazione per l'alloggiamento 24701, A: sonda con connettore ha molti codici: ad esempio, "28 = 3300 XL sonda da 8 mm,con omologazioni per aree pericolose selezionabili" (per la serie 21000/24701) secondo la scheda dati.
-
Quindi nel vostro numero di parte 28 significa che l'alloggioincludeuna sonda 3300 XL da 8 mm (montaggio inverso) e possiede l'opzione di omologazione per aree pericolose.
-
Se si è ordinato solo l'alloggiamento (senza sonda), l'opzione A potrebbe essere 00, che indica Non è richiesta la sonda.
|
|
3Come interpreto la lunghezza dell'adattatore e la lunghezza di penetrazione della sonda?
-
L'opzione C (terza cifra dopo B) è la lunghezza dell'adattatore di blocco misurata in incrementi di 0,5 pollici (13 mm) a partire da un minimo di 1,5 pollici (38 mm).Quindi, 35 ¢ nel numero della tua parte probabilmente significa un punto morto di 89 mm.
-
L'opzione D (le prossime tre cifre) è la lunghezza di penetrazione della sonda (la lunghezza che la manica della sonda si estende nella macchina) misurata in incrementi di 0,1 pollici (circa 3 mm) di solito.Per esempio ¥027 ¥ probabilmente significa 20,7 pollici (≈68 mm).
-
Il totale C + D dà la lunghezza effettiva della manica; per lunghezze lunghe è necessario sostenere la manica per evitare vibrazioni.
|
