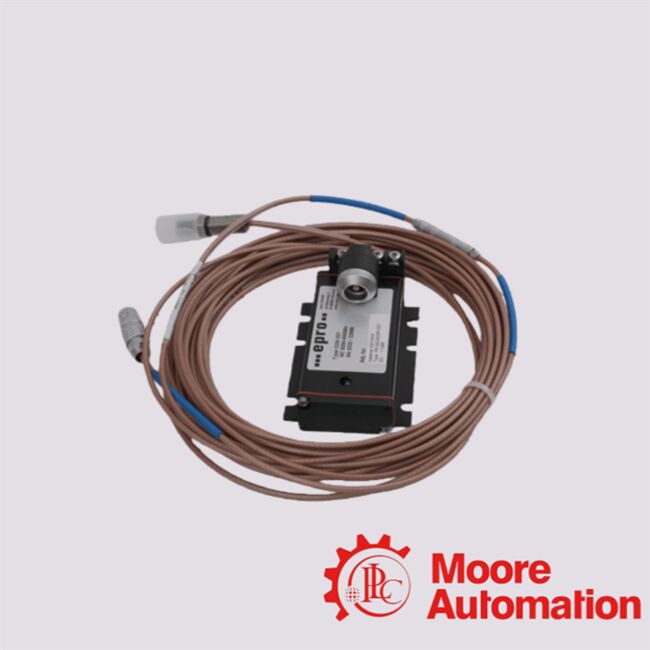

PR6423/015-040 CON021 Modulo PLC di Emerson

Questo CON021 non è un modulo PLC nel senso usuale (cioè un controller logico), ma un convertitore di segnale a corrente vorticale: un modulo di condizionamento del segnale che funziona con sensori PR642x

(PR6423, PR6422, PR6424, ecc.) per convertire l'uscita grezza del sensore di corrente vorticale in un segnale di spostamento/vibrazione/posizione utilizzabile.

Sensore PR6423, il sistema (sensore + convertitore) è utilizzato per la misurazione senza contatto dei parametri critici delle macchine rotanti: albero radiale/asse

Il convertitore di segnale assicura il segnale del sensore debole

si adatta a sistemi di monitoraggio o di controllo, che consentono il monitoraggio dell'albero, la manutenzione predittiva e la sicurezza/protezione

sistemi.In breve:CON021 + PR6423 è una coppia di sensori/convertitori specializzata per l'utilizzo senza contatto e ad alta precisione

monitoraggio dello spostamento/vibrazione nelle apparecchiature industriali rotanti.

Converte il segnale di eddy-current del sensore in usable displacement/vibration output (voltaggio o segnale standard, a seconda del sistema)

Nota di installazione e sicurezza

Sulla base delle raccomandazioni ufficiali del fabbricante e delle pratiche standard per i sistemi di sensori di corrente vorticale + convertitori.

• Montaggio del sensore:Il sensore PR6423 deve essere montato con un filo meccanico adeguato (M10×1 o 3/8‐24 UNF, a seconda della variante) in modo che la punta di 8 mm sia rivolta verso l'albero rotante o la superficie bersaglio.

• Routing e protezione dei cavi:Se si utilizza la versione a cavo blindato, assicurarsi che sia rispettato il raggio minimo di piegatura (per foglio dati) ed evitare curve taglienti o sollecitazioni meccaniche mantenere l'integrità e la protezione del cavo.

• Installazione del convertitore:Montare il convertitore CON021 in un ambiente pulito, asciutto e stabile (temperatura ambiente compresa tra ¥30 °C e +100 °C). Utilizzare le 4 viti M5 per un montaggio sicuro.connettore sensore tramite spina Lemo, di uscita al sistema di controllo/controllo tramite cablaggio a vite.

• Requisiti di alimentazione:Fornire un'alimentazione costante stabile nell'intervallo specificato (da 23 V a 32 V di corrente o da 21 V a 32 V a seconda della configurazione) secondo la scheda dati del convertitore.

• Impianto a prova di esplosione (se necessario):Il CON021 è certificato intrinsecamente sicuro (Ex ia) secondo le norme pertinenti (ATEX / IEC-Ex / CSA), masoloquando installato con adeguate barriere di limitazione della corrente e secondo le normative locali.

• Calibrazione / allineamento:Dopo l'installazione, l'intervallo di aria tra la punta del sensore e l'albero deve essere impostato per il "intervallo iniziale" raccomandato dal costruttore (spesso ~ 0,5 mm) e quindi deve essere fissato a zero/referenza.Disparità o disallineamento impropri possono portare a letture imprecise o distorsioni del segnale.

• Ambiente di funzionamento:Evitare scosse meccaniche eccessive, vibrazioni oltre i limiti specificati, umidità eccessiva o detriti conduttivi vicino alla punta del sensore.Tenere puliti e sigillati gli alloggiamenti dei sensori e dei convertitori (soprattutto quando il sensore viene utilizzato in ambienti ad alta temperatura o ricchi di olio).
