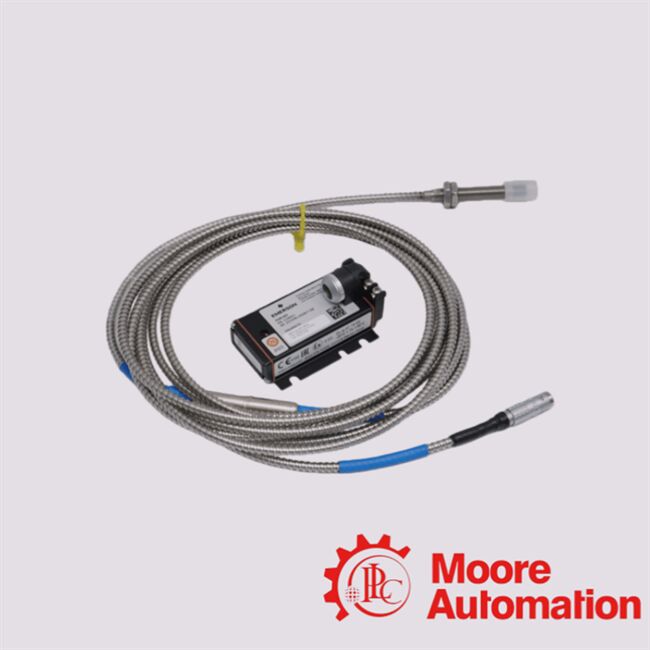

PR6423/01K-010 Sensore di corrente emerson

La serie PR6423 è un sensore di spostamento (prossimità) a correnti parassite senza contatto, utilizzato per misurare lo spostamento e il movimento statico e dinamico dell'albero nelle macchine rotanti

 (ad es. turbine, compressori, pompe, riduttori). Misura lo spostamento/posizione radiale e assiale dell'albero, l'eccentricità dell'albero, le vibrazioni/oscillazioni, lo spessore del film d'olio/gioco del cuscinetto, la spinta assiale, l'espansione differenziale, il gioco valvola/intercapedine d'aria, essenzialmente qualsiasi gioco o movimento tra un

albero rotante metallico e una superficie fissa. In breve: PR6423 è un sensore di alta precisione, senza contatto, per il monitoraggio dell'albero

 movimento / spostamento / vibrazione in apparecchiature rotanti critiche; “/01K‑010” sarebbe una variante di quella famiglia.

Ulteriori dati tecnici

Fattore di scala (sensibilità)

Basato sulle linee guida generali del produttore per i sensori PR6423.

Il montaggio senza contatto è essenziale

• : La punta del sensore deve essere rivolta verso la superficie dell'albero bersaglio, con un'intercapedine d'aria fissa (nominale ~ 0,5 mm). La misurazione si basa sulle variazioni di tale intercapedine; il sensore deve non toccare l'albero. Allineamento corretto (perpendicolarità)

• : La sonda del sensore deve essere montata perpendicolarmente alla superficie misurata; qualsiasi inclinazione può introdurre errori di misurazione, soprattutto durante la rotazione dell'albero. Anche piccole deviazioni angolari possono causare errori di misurazione significativi in condizioni dinamiche. Filettatura di montaggio / supporto meccanico

• : Utilizzare il montaggio corretto (M10×1 o 3/8‑24 UNF a seconda della variante) come specificato dal modello. È necessario un fissaggio meccanico corretto: evitare vibrazioni o spostamenti del supporto/staffa della sonda, poiché il movimento distorcerà le letture. Gestione dei cavi

• : Utilizzare il tipo di cavo specificato (isolato in PTFE o corazzato se specificato). Rispettare il raggio di curvatura minimo (cavo standard: ≥ 25 mm; cavo corazzato: ≥ 35 mm) per evitare di danneggiare il cablaggio interno o degradare l'integrità del segnale. Utilizzo di un convertitore/condizionatore di segnale appropriato

• : Il segnale grezzo a correnti parassite deve essere elaborato con un convertitore compatibile (o sistema di monitoraggio) per produrre un'uscita analogica utilizzabile (tensione o corrente) per la strumentazione a valle. Condizioni ambientali e operative

• : Il sensore è progettato per condizioni industriali: alta temperatura, vibrazioni, possibile esposizione a olio/nebbia. Assicurarsi che l'ambiente di installazione corrisponda o rientri nei limiti specificati (temperatura, grado di protezione, instradamento dei cavi, tenuta). Calibrazione all'installazione

• : Dopo il montaggio, impostare e calibrare l'intercapedine d'aria/riferimento zero con l'albero bersaglio (o uno standard di calibrazione) secondo le istruzioni del produttore. Qualsiasi reinstallazione o sostituzione del sensore deve richiedere una ricalibrazione. Conformità agli standard (se necessario)

• : La serie PR6423 è progettata per soddisfare gli standard del settore per il monitoraggio dei macchinari (ad es. API 670, DIN 45670, ISO 10817‑1), in particolare per applicazioni turbomacchine critiche. Idoneità per ambienti pericolosi (facoltativo)

• : Se utilizzati con condizionatori di segnale e barriere di sicurezza appropriati, i sensori a correnti parassite come PR6423 possono essere impiegati in atmosfere pericolose/esplosive, ma solo se l'intero sistema (sensore + convertitore + barriera) soddisfa i requisiti di certificazione applicabili; è necessario verificare lo stato della certificazione per paese/regione. Richiedi ora
