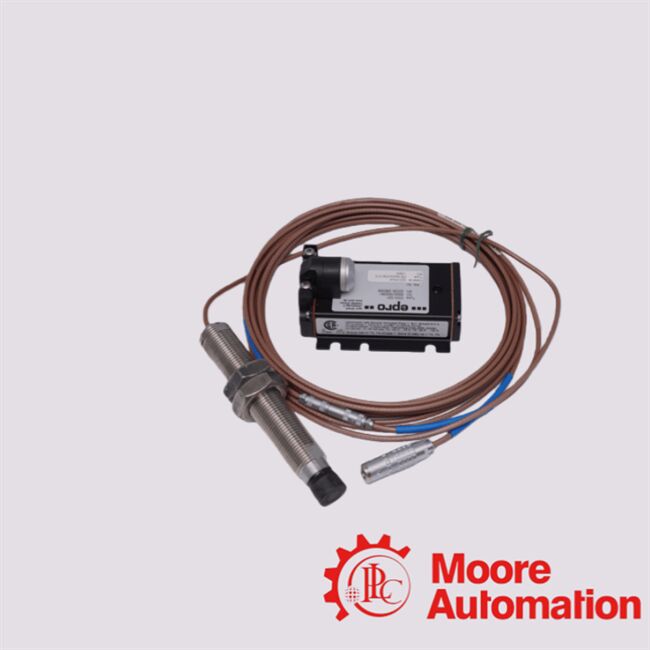

PR6424/014-140 CON021 Sensore di corrente Emerson Eddy

Il sensore PR6424 è un trasduttore di spostamento (prossimità) a correnti parassite senza contatto, costruito per macchinari rotanti industriali pesanti (turbine a vapore/gas/idro,

compressori, pompe, ventilatori, riduttori, ecc.) dove è richiesta una misurazione precisa dello spostamento dell'albero, delle vibrazioni, dell'eccentricità, del movimento assiale/radiale o del gioco/spazio libero

 è richiesto. Se utilizzato insieme al convertitore di segnale CON021, il sistema diventa una catena di misurazione completa: il segnale grezzo a correnti parassite da

 la sonda viene condizionata, linearizzata e emessa come un segnale analogico utilizzabile (tensione o corrente) che può essere immesso in sistemi di monitoraggio, controllo o DCS/PLC.

In breve: PR6424 + CON021 fornisce una soluzione di misurazione senza contatto, robusta e di alta precisione per apparecchiature rotanti industriali critiche, adatta sia per il monitoraggio statico (posizione/gioco) che dinamico (vibrazioni/movimento).Maggiori dati tecnici

Sensibilità / Linearità

Acciaio ferromagnetico (standard: 42 Cr Mo4)

Requisito di misurazione senza contatto

: La punta del sensore deve essere rivolta verso l'albero rotante (o la superficie target) con uno specifico “air‑gap” (per PR6424 nominale ~2,7 mm) mantenuto. Il sensore deve non toccare l'albero — la misurazione si basa sull'induzione elettromagnetica / correnti parassite.Utilizzo di un convertitore / condizionatore di segnale appropriato: L'uscita grezza del sensore PR6424 richiede il convertitore CON021 (o compatibile) per produrre un segnale analogico utilizzabile. Senza tale convertitore, il sensore da solo non fornisce una misurazione calibrata.

• Montaggio meccanico e allineamento: Il sensore deve essere montato rigidamente, tipicamente con una filettatura di montaggio appropriata (ad es. filettatura del manicotto M18×1,5 o 3/4‑16 UNF per matrice d'ordine) e un supporto sicuro per evitare movimenti o vibrazioni dell'alloggiamento della sonda indipendentemente dall'albero — qualsiasi montaggio instabile distorcerà le letture.

• Gestione dei cavi e protezione ambientale: Utilizzare il tipo di cavo specificato (PTFE o corazzato), rispettare il raggio di curvatura minimo del cavo durante il percorso, evitare curve strette o sollecitazioni meccaniche. La schermatura e una corretta messa a terra aiutano a mantenere l'integrità del segnale.

• Calibrazione e regolazione dello spazio: Dopo l'installazione, calibrare e impostare il riferimento “zero” per lo spostamento/posizione. Se si cambia la posizione del sensore, si sostituisce il sensore o si rimonta, è necessario ricalibrare — altrimenti le letture potrebbero derivare o essere imprecise.

• Limiti ambientali e operativi: Assicurarsi che la temperatura di esercizio, la pressione, gli urti/vibrazioni meccaniche e il materiale target soddisfino le specifiche. Per ambienti esigenti (alta temperatura, possibili urti, olio/nebbia, ecc.), verificare che la variante scelta (testa, cavo, alloggiamento) sia valutata in modo appropriato.

• Conformità e certificazione di sicurezza (se utilizzato in atmosfere pericolose/esplosive): Se si prevede di utilizzare il sensore + convertitore in aree pericolose, assicurarsi che l'intera catena di misurazione (sensore + convertitore + qualsiasi barriera) sia certificata (ad es. secondo ATEX / IEC‑Ex / CSA) per l'ambiente specifico e la classe di temperatura. La documentazione per PR6424 indica il supporto per l'installazione a prova di esplosione se configurata correttamente.
