Descrizione

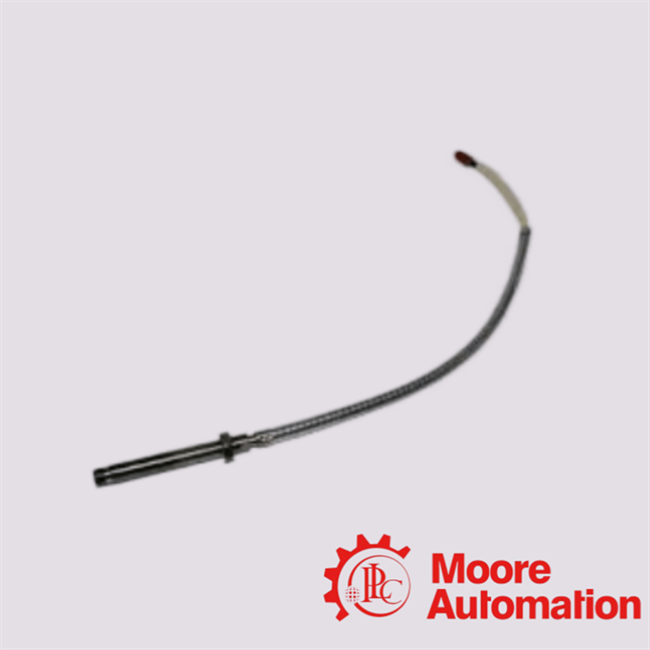

Il21505-00-28-05-02è una sonda di prossimità senza contatto a corrente vorticale della serie Bently Nevada 7200, progettata per misurare le vibrazioni e lo spostamento dell'albero in macchinari rotanti come turbine, compressori,e pompa. Converte la distanza tra la punta della sonda e un bersaglio conduttivo in un'uscita di tensione lineare., che consente di monitorare in tempo reale lo stato e la protezione delle macchine.21505-00-28-05-02è un sensore industriale affidabile di vibrazioni e spostamenti ampiamente utilizzato nei sistemi di monitoraggio delle condizioni e di manutenzione predittiva.e robusta costruzione lo rendono una scelta standard per la protezione di apparecchiature rotanti critiche.

Ingegneria avanzata FAQ

1Quale principio di misurazione fondamentale è alla base del funzionamento del sistema di misurazione21505-00-28-05-02?

Il21505-00-28-05-02opera sulla base del principio di trasduzione di corrente vorticale, in cui un campo elettromagnetico ad alta frequenza induce correnti circolanti in un bersaglio conduttivo.Le variazioni nello spostamento del bersaglio modulano l'impedenza della sonda, che viene successivamente convertito in una tensione di uscita proporzionale tramite il Proximitor associato.

2- Come funziona?21505-00-28-05-02ottenere una misurazione di spostamento ad alta fedeltà in condizioni di funzionamento dinamiche?

Il21505-00-28-05-02raggiunge una misurazione ad alta fedeltà grazie alla sua risposta ad ampia frequenza (DC a ~ 10 kHz) e al fattore di scala linearizzato (~ 200 mV/mil),assicurando un monitoraggio accurato della posizione statica dell'albero e del movimento vibratorio ad alta frequenza nelle macchine rotanti.

3. Perché il diametro della punta della sonda del21505-00-28-05-028 mm, e quali implicazioni questo ha per la risoluzione di misurazione e l'interazione con il bersaglio?

Il diametro della punta di 8 mm del21505-00-28-05-02rappresenta un equilibrio ottimizzato tra risoluzione spaziale, sensibilità e penetrazione del campo elettromagnetico,consentendo misure stabili su tipici materiali industriali per l'albero riducendo al minimo gli effetti dei bordi e la non linearità geometrica.

4. Che cosa costituisce l'architettura di sistema necessaria per la21505-00-28-05-02di funzionare come una catena di misurazione completa?

Il21505-00-28-05-02devono essere installati come parte di un sistema di trasduttori a tre componenti, composto da:

• La sonda di prossimità (testa del sensore)
• Un cavo di estensione calibrato (se del caso)
• Proximitor (unità di condizionamento del segnale)
  Questo sistema integrato garantisce un corretto abbinamento dell'impedenza, l'integrità della taratura e la linearizzazione del segnale.

5. In che modo il21505-00-28-05-02mantenere l'accuratezza delle misurazioni in ambienti termici diversi?

Il21505-00-28-05-02incorporano materiali stabili a temperatura e elettronica calibrata, consentendo prestazioni costanti in un ampio campo termico (da circa −51 °C a +100 °C).La compensazione a livello di sistema all'interno del Proximitor attenua ulteriormente la deriva termica.
