Descrizione del Prodotto

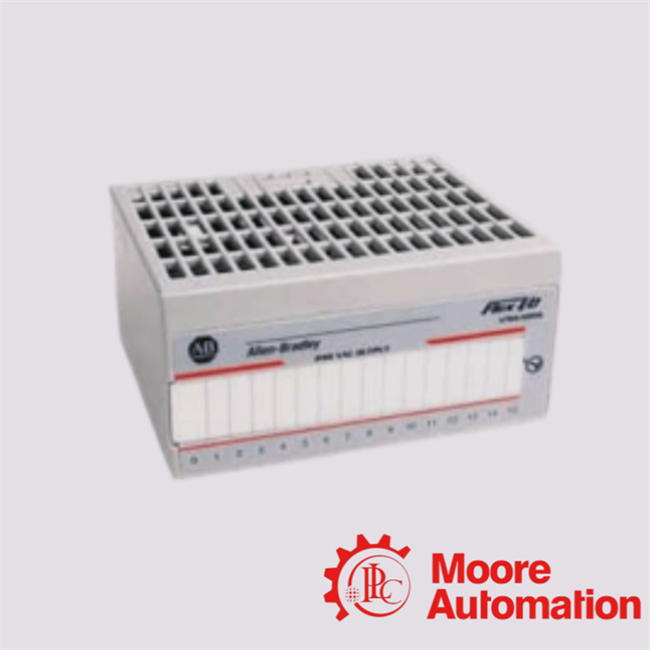

Il 1794-OM8 di Allen-Bradley è un modulo di uscita digitale Flex I/O progettato per sistemi di controllo industriale distribuiti. Appartiene alla serie 1794 Flex I/O, che consente architetture I/O modulari, scalabili e montate sul campo per applicazioni PLC e DCS. Il 1794-OM8 è un modulo di uscita digitale AC compatto a 8 punti, progettato per sistemi Flex I/O distribuiti, che fornisce un affidabile controllo di commutazione ad alta tensione in ambienti di automazione industriale.

1. Qual è la funzione operativa fondamentale del 1794-OM8 all'interno di un'architettura di controllo distribuito Flex I/O?

Il 1794-OM8 opera come un modulo di uscita digitale AC a 8 canali, fungendo da interfaccia di attuazione a livello di campo che converte i comandi logici emessi dal controller in segnali di commutazione AC ad alta tensione per i carichi industriali. È una componente integrante dell'ecosistema modulare Flex I/O.

2. Come gestisce il 1794-OM8 la commutazione di carichi AC ad alta tensione mantenendo l'affidabilità a livello di sistema?

Il 1794-OM8 utilizza elementi di commutazione a stato solido (basati su triac), consentendo la conduzione controllata di carichi AC in un intervallo nominale di circa 159–264 V AC, mantenendo un comportamento elettrico prevedibile nello stato ON e OFF.

3. Quali vincoli di capacità del carico elettrico definiscono l'ambito operativo del 1794-OM8?

Il 1794-OM8 supporta una corrente di uscita massima di 0,5 A per canale e una capacità aggregata di circa 4 A per modulo, rendendolo adatto per attuatori industriali di media potenza come contattori e solenoidi.

4. Perché il 1794-OM8 impiega un'architettura di canale non isolata e quali implicazioni ha questo?

Il 1794-OM8 adotta una configurazione di uscita non isolata per ottimizzare la compattezza e l'efficienza dei costi. Tuttavia, ciò implica che tutti i canali condividono un riferimento comune, richiedendo un'attenta progettazione del sistema per evitare interferenze tra canali o interazioni indesiderate dei carichi.

5. Come si integra il 1794-OM8 con le unità base terminali e l'infrastruttura di comunicazione del backplane?

Il 1794-OM8 del non si interfaccia direttamente con il cablaggio sul campo; invece, si inserisce in unità base terminali dedicate (ad esempio, 1794-TBN, TBNF, TBNK, TBNFK), che forniscono terminali di cablaggio e connettività del backplane per la distribuzione di alimentazione e comunicazione.
