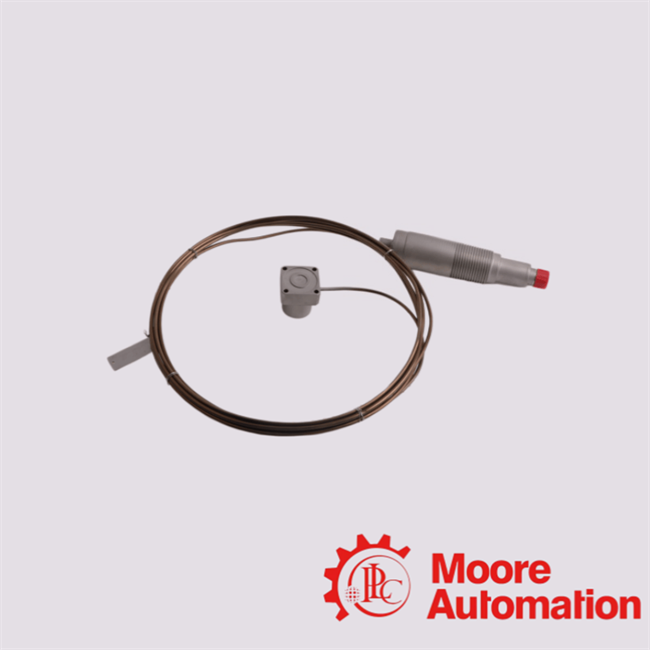

330750-40-05 Sistema di velo-metro ad alta temperatura Bently Nevada

Il sistema Velomitor ad alta temperatura Bently Nevada 330750-40-05 è una soluzione avanzata di monitoraggio delle vibrazioni progettata per ambienti industriali a temperature estremamente elevate. Questo sistema è specificamente progettato per misurare la velocità delle vibrazioni strutturali e dell'involucro dei macchinari in applicazioni in cui i sensori di vibrazioni convenzionali non possono sopravvivere. Consente un accurato monitoraggio delle condizioni su superfici con temperature fino a +400 °C (+752°F).

Il sistema separa l'elemento sensibile dall'elettronica di condizionamento del segnale, consentendo l'installazione dell'elettronica in una zona più fresca mentre la testa di rilevamento funziona direttamente in ambienti con temperature estreme.

• Sensibilità:5,7 mV/mm/s ±5% (145 mV/pollici/s)
• Risposta in frequenza:
  • 15 - 2000 Hz (±3,0 dB)
  • 20 - 1000 Hz (±0,9 dB)
• Linearità dell'ampiezza:±2% fino a 152 mm/s (picco 6 pollici/s)
• Livello di rumore a banda larga:0,127 mm/s efficace (15 Hz - 2 kHz)
• Sensibilità alla temperatura transitoria:0,0762 mm/s/°C (tipico)
• Condizioni di riferimento:Da 20°C a 30°C a 100 Hz

• Testa di rilevamento:Da -55°C a +400°C (da -67°F a +752°F)
• Cavo hardline integrato:Da -55°C a +400°C
• Modulo elettronico:Da -55°C a +121°C (da -67°F a +250°F)

• Resistenza agli urti:Picco di 24.535 m/s² (2.500 g).
• Progettato per vibrazioni industriali estreme e cicli termici

• Opzione lunghezza cavo:40 = 4 metri
• Struttura: cavo Hardline integrato (sistema senza connettori)
• Funzione: collegamento diretto tra testa sensore e modulo elettronico
• Vantaggio: elimina i punti di guasto del connettore nelle zone ad alta temperatura

• 05 = Approvazioni multiple
  • Certificato CSA
  • Conforme ATEX
  • Certificato IECEx

Garantisce un funzionamento sicuro in ambienti industriali pericolosi ed esplosivi.

Il sistema Velomitor ad alta temperatura Bently Nevada 330750-40-05 è ideale per:

• Turbine a gas
• Turbine a vapore
• Compressori ad alta temperatura
• Raffinerie e impianti petrolchimici
• Macchinari rotanti adiacenti al forno
• Sistemi di generazione di energia
• Attrezzature industriali per processi a caldo

Il sistema Velomitor per alte temperature Bently Nevada 330750-40-05 utilizza un'architettura di rilevamento separata, in cui la testa di rilevamento è fisicamente separata dall'elettronica di condizionamento del segnale tramite un cavo rigido collegato in modo permanente, consentendo all'elemento di rilevamento di funzionare a temperature fino a +400°C (+752°F) mentre l'elettronica rimane in una zona più fresca.

Il sistema rimuove completamente i connettori intermedi utilizzando un design del cavo hardline integrato, eliminando così un importante punto di guasto comunemente associato ai sensori di vibrazione che funzionano in condizioni di cicli termici e stress meccanico.

Il sistema fornisce un output direttamente proporzionale alla velocità (rilevamento piezo-velocità), consentendo una rappresentazione più accurata dell'energia di vibrazione dell'involucro rispetto ai sistemi derivati ​​dall'accelerazione, in particolare negli alloggiamenti di turbine e compressori dove la trasmissione delle vibrazioni è fondamentale.

Il sistema supporta un'ampia gamma di risposta in frequenza compresa tra circa 15 Hz e 2.000 Hz (±3 dB), rendendolo adatto per acquisire sia guasti meccanici a bassa frequenza che segnali di vibrazione ad alta frequenza nei macchinari rotanti.

Il sistema compensa gli effetti dello stress termico utilizzando un fattore di sensibilità alla temperatura transitoria controllato (~0,0762 mm/s/°C tipico), riducendo la deriva della misurazione causata da rapide fluttuazioni di temperatura.
