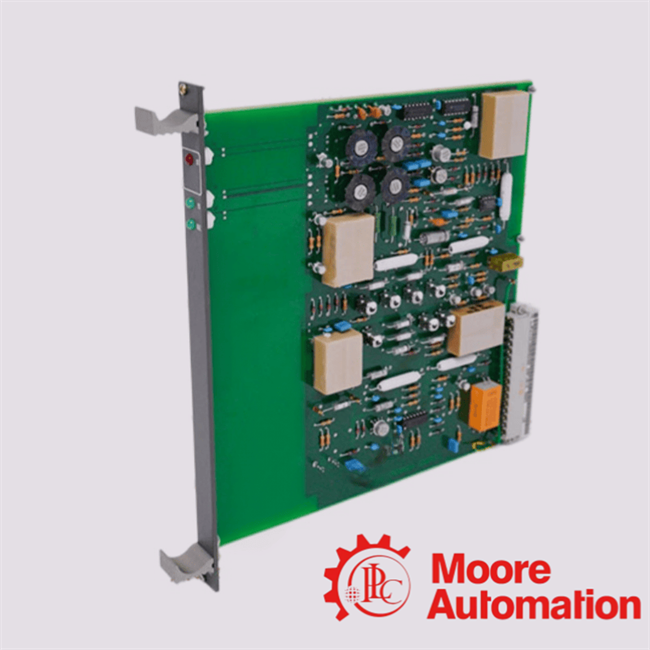

GJR2368900R1551 89TS01K-E ABB Modulo di comunicazione e accoppiamento per sistemi di controllo industriali
Progettato esclusivamente per i sistemi di controllo distribuiti ABB Procontrol P14 e Advant,il modulo GJR2368900R1551 (89TS01K-E) integra interfacce seriali RS-232C/RS-422 multi-protocollo con un solido isolamento elettrico per garantire velocità elevate, collegamento del sistema anti-rumore, consentendo ai backplan DCS legacy di connettersi senza soluzione di continuità con stazioni di diagnostica esterne e moderni computer host,elimina i punti ciechi di registrazione dei dati e la necessità di aggiornamenti di automazione totali da molti milioni di dollari, che lo rende la scelta ideale per il monitoraggio in tempo reale dei processi in impianti metallurgici pesanti e sottostazioni di energia automatizzate.
Specifiche tecniche
| Parametro | Specificità |
|---|
| Modello / PN | GJR2368900R1551 / 89TS01K-E |
| Sistema | ABB Procontrol P14 / Advant DCS |
| Interfacce | Serial RS-232C / RS-422 |
| Voltaggio | 24 VDC |
| Intervallo di temperatura | -20 °C a +60 °C |
| Potenza | Tipico 4 W (massimo 8,2 W) |
| Isolamento | Isolamento ottico/trasformatore integrato |
| Dimensioni | 2.0 × 19,8 × 26,1 cm |
| Peso netto | 00,40 kg |
Valore del parametro di base
- Interfacce: serie RS-232C / RS-422Collega i vecchi rack DCS direttamente a PC moderni o stazioni diagnostiche fino a 1.200 metri di distanza, eliminando i punti ciechi dei dati senza sostituire l'intero sistema di automazione.
- Intervallo di temperatura: da -20 °C a +60 °CEliminano i costi di raffreddamento localizzati. Sopravvive alle sottostazioni invernali non riscaldate o agli armadi di controllo estivi ad alta temperatura, garantendo una registrazione dei dati ininterrotta 24 ore su 24, 7 giorni su 7 in climati impiantistici difficili.
- Isolamento: schermatura ottica/trasformatore integrataAgisce come un firewall del sistema centrale, che blocca istantaneamente i fulmini, le ondate di alta tensione e i pesanti EMI industriali sulle linee esterne dal passare e bruciare i costosi componenti principali del rack.
Caso del progetto
"Questo esatto modello è stato utilizzato con successo per un impianto metallurgico pesante nel 2025, ripristinando i collegamenti di registrazione dati persi tra una serie di sensori dell'altoforno e la spina dorsale centrale di ABB Procontrol,funzionamento impeccabile in condizioni di interferenze elettromagnetiche estreme. "
Domande frequenti
D: Questo modulo di accoppiamento può gestire simultaneamente i flussi di dati RS-232C e RS-422?
R: No, l'89TS01K-E funge da interfaccia configurabile.deve essere configurato tramite opzioni hardware interne per gestire sia i dati RS-232C locali a breve distanza che la telemetria RS-422 isolata a lunga distanza.
D: In che modo questo modulo protegge il backplane principale Procontrol P14 dal rumore della porta esterna?
A: Dispone di una barriera galvanica di separazione dedicata utilizzando optoaccoppiatori ad alta velocità e trasformatori di segnale,che blocca fisicamente le tensioni esterne in modalità comune fino ai suoi limiti nominali dal riversarsi nel rack del processore.
D: Quali verifiche di prova accompagnano le scorte precedenti del GJR2368900R1551?
R: Ogni singola scheda passa completi test loopback di più ore sul nostro test rig ABB dedicato, simulando il traffico di sondaggi in serie attivo sotto carico termico,e viene fornito con una garanzia funzionale di 12 mesi.
