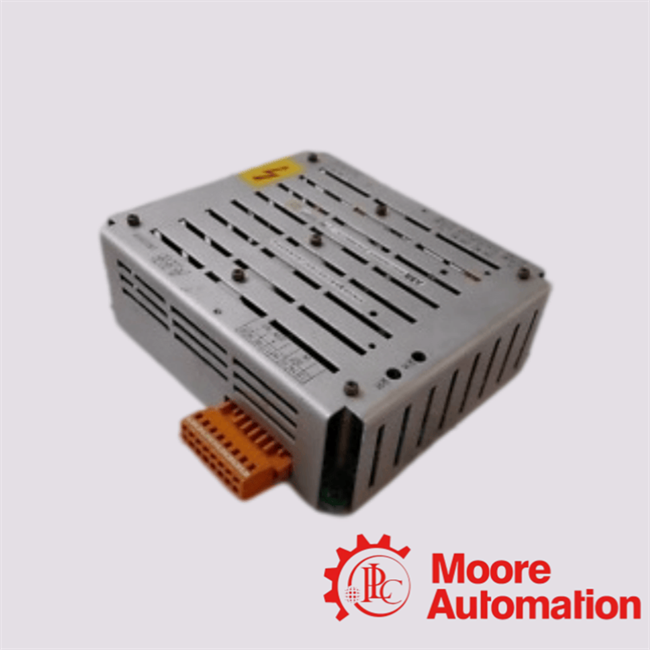

Identificazione esatta del prodotto
L'identità e la funzione riportate di seguito seguono la descrizione hardware 3BHS102402 E83 di ABB per il sistema di eccitazione UNITROL F.
| Campo ufficiale | Valore verificato |
|---|---|
| Produttore | ABB |
| Designazione del modulo | UNS0868A-P, variante V2 |
| Numero d'ordine | HIEE305120R2 |
| Tipo di prodotto | Unità di alimentazione esterna |
| Contesto del sistema | Sistema di eccitazione UNITROL F |
| Funzione primaria | Fornisce l'alimentazione della tensione al modulo POW-1 integrato nell'unità UNITROL F. |
Dati elettrici verificati
| Parametro | Valore pubblicato ABB |
|---|---|
| Intervallo di ingresso V2 CA | Da 127 a 213 VAC |
| Intervallo di ingresso di corrente continua V2 | Da 82 a 312 VDC |
| Intervallo di frequenza CA | da 50 a 600 Hz |
| Prodotto principale | 240 VDC, ± 10%, 40 W |
| Output di interrogazione di contatto | +24 VDC, ±10%, 16 W |
| Dimensioni | 178 × 155 × 58 mm |
| Massa | 750 g |
| Grado di protezione | IP20 quando sono rispettati i requisiti di assemblaggio ABB |
| Altitudine dell'impianto | Massimo 2000 m sul livello del mare |
| Termini di connessione | 2.5 mm2 terminali a gabbia a molla di tipo WAGO 231 |
Progettazione funzionale
Percorsi di alimentazione AC e DC
ABB descrive gli ingressi CA e CC che sono disaccoppiati prima del convertitore step-up, supportando un concetto di alimentazione ridondante.
Supervisione dello stato degli input
Le tensioni di ingresso AC e DC sono monitorate.
Opzione di continuità 240 VDC
Durante brevi interruzioni dell'alimentazione in CC, l'uscita di 240 VDC può essere supportata da un condensatore esterno collegato ai terminali di uscita specificati.
24 alimentazione a contatto VDC
La tensione di interrogatorio di contatto è galvanicamente isolata, limitata dalla corrente e a prova di cortocircuito secondo la descrizione ABB.
Verificazione basata sul ciclo di vita
Registrare il numero di ordine completo, la designazione del modulo e la marcatura V2 sulla targhetta.
Confirmare le gamme di sorgenti AC/DC, i circuiti di uscita, le assegnazioni dei terminali e la protezione del gabinetto.
Seguire la documentazione hardware ABB e utilizzare personale qualificato per l'ispezione e l'installazione disattivata.
