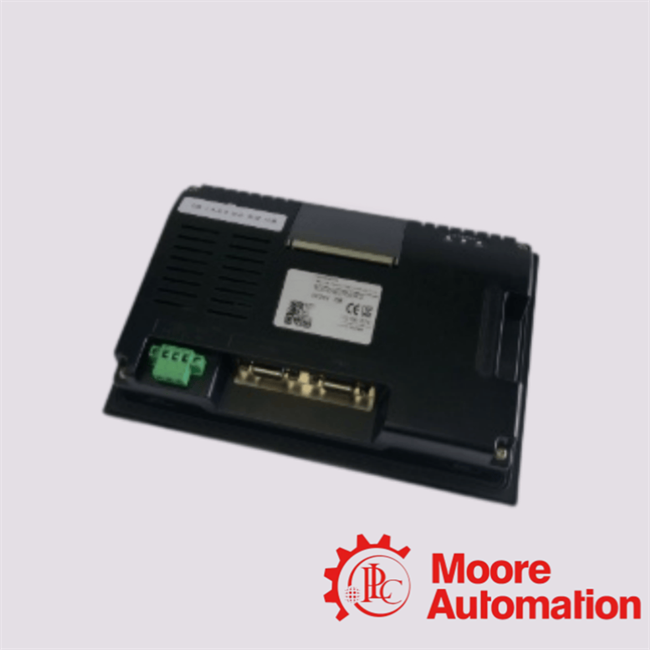

MV570 1TNA928300R0001 Pannello di controllo HMI Touch ABB per sistema PLC industriale

Name: MV570 1TNA928300R0001 Pannello di controllo HMI Touch ABB per sistema PLC industriale
Brand: MOORE AUTOMATION LIMITED
SKU: MV5701TNA928300R0001
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	SVEZIA
Marca:	ABB
Certificazione:	CE, RoHS
Numero di modello:	MV5701TNA928300R0001

Informazione dettagliata

Luogo di origine:

SVEZIA

Marca:

ABB

Certificazione:

CE, RoHS

Numero di modello:

MV5701TNA928300R0001

Descrizione del prodotto:

HMI centrale

Numero prodotto ABB:

1TNA928300R0001

Display:

TFT/LED a colori 4:3 da 10,4 pollici, 800 x 600

Sistema operativo:

Androide

Alimentazione elettrica:

24 VCC; 8 W tipici

protezione anteriore:

IP65 (IEC 60529)

Evidenziare:

High Light

Evidenziare:

HMI Touch ABB MV570 da 10

4 pollici

1TNA928300R0001 HMI centrale 24 VDC

Informazioni commerciali

Quantità di ordine minimo:

Prezzo:

inquires

Imballaggi particolari:

nuovo e originale con sigillo di fabbrica

Tempi di consegna:

2-3 giorni lavorativi

Termini di pagamento:

T/T

Capacità di alimentazione:

Richiede

Descrizione del prodotto

ABB MV570 · MANUALE UFFICIALE VERIFICATO

MV570
HMI Centrale

Numero prodotto ABB 1TNA928300R0001. Un pannello touch industriale da 10,4 pollici basato su una piattaforma RISC con Android, progettato come interfaccia centralizzata di monitoraggio e funzionamento.

TFT/LED da 10,4 pollici800 × 60024 VDCIP65 frontale

IDENTITÀ PRIMACorrispondenza esatta MV570

Confermare il numero di prodotto completo, la revisione hardware/software e il backup del progetto prima della sostituzione o della messa in servizio.

DATI UFFICIALI ABB A COLPO D'OCCHIO

Sei attributi di prodotto verificati

DESCRIZIONE DEL PRODOTTO

HMI Centrale

NUMERO PRODOTTO

1TNA928300R0001

MODELLO

MV570

DISPLAY

Pannello touch LCD da 10,4 pollici

SISTEMA OPERATIVO

Android

CONFORMITÀ

CE; RoHS 2002/95/EC

PROFILO HARDWARE

Specifiche ufficiali che contano durante l'approvvigionamento

Display e visibilità

TFT a colori da 10,4 pollici 4:3 con retroilluminazione a LED, risoluzione massima 800 × 600, luminosità 300 cd/m² e contrasto 800:1.

Piattaforma di elaborazione

CPU Freescale i.MX6 dual-core da 800 MHz con 1 GB di SDRAM DDR3 onboard e 4 GB di flash NAND eMMC.

Interfaccia touch

Controllo touch capacitivo proiettato; ABB specifica oltre 10.000.000 di operazioni touch a punto singolo.

Connettività industriale

Una porta Ethernet PoE da 10/100/1000 Mbps e due porte USB 2.0 Host di tipo A.

Alimentazione e consumo

Alimentazione 24 VDC con consumo tipico di 8 W a 24 VDC.

Ambiente e protezione

Temperatura operativa 0–55 °C; stoccaggio -20–60 °C; 5–90% RH non condensante; IP65 dal pannello frontale.

CONTESTO APPLICATIVO

Monitoraggio centralizzato con un chiaro confine dei dati

Documenti ABB

Ruolo HMI Centrale
MV570 può fungere da interfaccia di monitoraggio e funzionamento per progetti realizzati con moduli come MC510 quando SmiSView è installato.

Accesso I/O industriale
Le porte Ethernet Gigabit-capable e le doppie porte host USB supportano connessioni di rete e periferiche descritte nel manuale.

Installazione del pannello
La protezione IP65 del pannello frontale dipende dal rispetto delle istruzioni di montaggio e sigillatura di ABB.

Checklist di corrispondenza esatta

Leggere l'etichetta
Verificare MV570 e 1TNA928300R0001.

Controllare le revisioni
Registrare le informazioni sull'hardware, sul software e sull'etichetta seriale.

Proteggere il progetto
Confermare il backup della configurazione, il ritaglio, i connettori e l'alimentazione a 24 VDC prima della sostituzione.

FLUSSO DI APPROVVIGIONAMENTO

Pianificare la richiesta prima che il pannello venga rimosso

01 · IDENTIFICARE

Acquisire la targhetta

Inviare foto chiare del fronte, del retro e dell'etichetta, inclusi il numero di prodotto completo e i dati di revisione.

02 · VERIFICARE

Corrispondere i dettagli di installazione

Esaminare il ritaglio del pannello, il montaggio, le interfacce, l'alimentazione e il backup dell'applicazione installata.

03 · PREVENTIVO

Definire il requisito

Fornire quantità, preferenza di condizione, destinazione e data di consegna richiesta.

SUPPORTO DECISIONALE

Domande frequenti sull'approvvigionamento

Qual è l'identità ufficiale del prodotto?

ABB identifica MV570 come HMI Centrale con numero di prodotto 1TNA928300R0001.

Quale display è documentato?

Il manuale specifica un display TFT/LED a colori da 10,4 pollici 4:3 con risoluzione 800 × 600.

Cosa deve essere controllato prima della sostituzione?

Confermare l'identità dell'etichetta, la revisione hardware/software, il backup del progetto, il ritaglio, le interfacce e i requisiti di alimentazione a 24 VDC.
