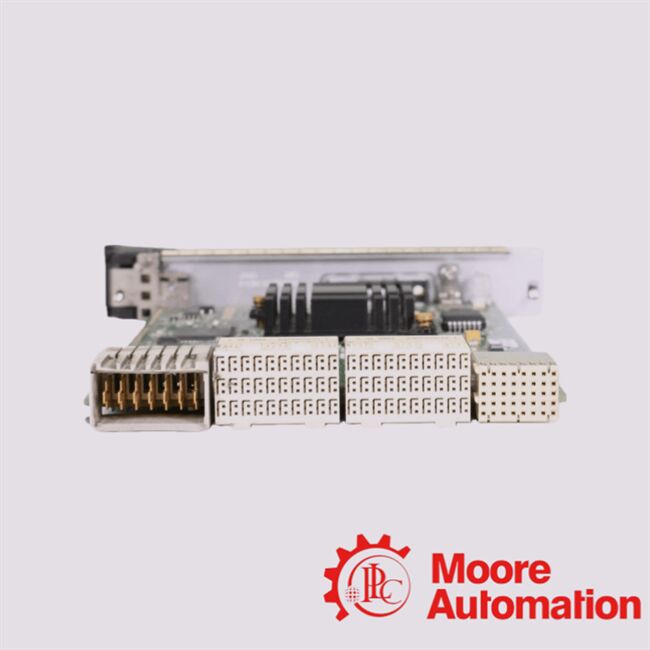

Moduli di controllo remoto PXIE-8360 PXI

• Interfaccia MXI-Express x1 (PCIe a PCI bridge):il modulo utilizza un collegamento in rame MXI-Express x1 per collegare un PC host (desktop, laptop, rackmount) a un telaio PXI/PXI-Express (o CompactPCI),permettendo all'host di controllare il telaio come se i moduli PXI fossero schede PCI/PCIe locali.

• Trasparente al livello software / driver:Poiché il collegamento MXI-Express presenta il telaio come un bus PCI/PCIe standard al sistema operativo,non sono richiesti cambi di driver speciali o software personalizzato. I moduli PXI all'interno del telaio si comportano come normali schede PCI/PCIe..

• Flessibilità dei sistemi host:PXIe‐8360 supporta il controllo da PC desktop, server rackmount, workstation o laptop (con adattatore host appropriato).

• Separazione fisica tra il telaio dell'ospite e quello degli strumenti:Dal momento che il modulo utilizza un collegamento cablato (cavo MXI-Express in rame fino a ~ 7 m), il telaio della strumentazione può essere posizionato lontano dal PC ospitante, ad esempio in un rack di laboratorio, un banco remoto o un'area isolata.

• Robustezza di livello industriale e conformità alle norme:Il modulo è conforme alle specifiche hardware PXI‐5 Express (revisione 1.0) ed è stato testato per soddisfare gli standard di vibrazione, di urto e ambientali (ad esempio MIL‐PRF‐28800F,IEC-60068) per uso industriale.

• Sostegno agli ecosistemi di strumentazione modulare:Una volta collegato, PXI (o CompactPCI, CompactPCI-Express,anche CompactRIO o VXI in alcune configurazioni) i dispositivi inseriti nel telaio si comportano come se fossero dispositivi PCI/PCIe locali, acquisizione di dati, generazione di segnali, commutazione, ecc.

L'utilizzo di PXIe‐8360 consente una varietà di scenari pratici, in particolare nei sistemi automatizzati di prova, misurazione e strumentazione distribuita:

• Sistemi di prova a distanza/montati su rack:È possibile posizionare il telaio PXI (contenente moduli DAQ, moduli RF, generatori di segnali, digitalizzatori, ecc.) in un rack o in una posizione remota mentre li si controlla da un PC altroveper la fabbricazione di banchi di prova, o ambienti di prova distribuiti.

• sistemi di strumentazione modulari:Quando si combinano più moduli PXI (acquisizione dati, digitalizzatori, strumenti RF, commutazione, ecc.),L'utilizzo di PXIe‐8360 permette loro di agire come schede PCI/PCIe in un PC, offrendo flessibilità e modularità riutilizzando le risorse PC esistenti.

• Sistemi di prova scalabili/espandibili:Anche se il PXIe‐8360 stesso utilizza il collegamento x1 e non supporta la multi-chassis daisy-chaining,si inserisce in un più ampio ecosistema MXI-Express che consente la costruzione di sistemi multi-chassis se si utilizzano moduli di controllo remoto o di estensione del bus più avanzati.

• Impianti di prova industriale/ambientale:Per la sua conformità alle norme industriali in materia di ambiente e di vibrazione, il PXIe‐8360 è adatto per impianti di prova, stazioni di prova ambientali,o altri contesti di automazione industriale in cui la robustezza è importante.

• Flessibilità nella piattaforma ospitante e nel fattore di formaSia che si utilizzi una workstation desktop, un server o un laptop, è possibile guidare il sistema PXI utile quando il fattore di forma del sistema host è limitato (ad esempio un laptop in un test sul campo).
