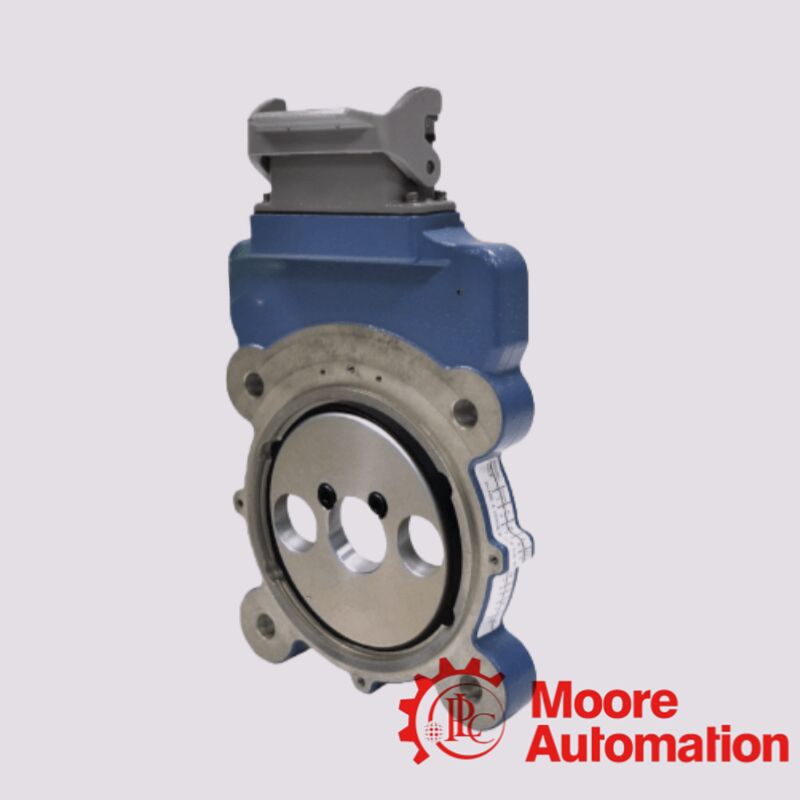

Motore AV56A-1XFX6YXGP50

Design industriale per impieghi gravosi

• Costruito come parte della famiglia di encoder modulari THIN‑LINE™ III di Avtron — robusto e affidabile.

• La tecnologia di rilevamento magnetico resiste a polvere, olio, umidità e contaminazione — superiore agli encoder ottici in ambienti difficili.

• L'elettronica completamente incapsulata offre protezione ambientale e lunga durata.

• Meccanica e montaggio

• Montaggio a flangia C‑Face da 4,5″ (standard NEMA 56C) si adatta direttamente a molti motori.

• Rotore a vite a camme con foro passante da 1 1/8″ per un fissaggio sicuro e affidabile dell'albero.

• Caratteristiche elettriche e di segnale

• Uscita quadratura incrementale: Canali A e B più impulso di indice Z (standard 1024 impulsi per rivoluzione per questa configurazione).

• Tensione: Funzionamento universale da 5–24 V CC per la compatibilità con controller e azionamenti.

• Connettore industriale con diagnostica LED: Facile collegamento sul campo e indicazione visiva dello stato.

• Uscite robuste: Segnali line‑driver o differenziali adatti per lunghe tratte di cavi e ambienti rumorosi.

• Durata e affidabilità

• Rilevamento magnetico senza cuscinetti o dischi in vetro — usura minima, elevata tolleranza a vibrazioni/urti.

• Progettato per un funzionamento continuo 24 ore su 24, 7 giorni su 7 in strutture esigenti.

• Ampio intervallo di temperature operative e costruzione sigillata (molte configurazioni raggiungono IP67 o simili).

• Supporto diagnostico

• L'indicatore LED integrato mostra lo stato dell'encoder: accensione, qualità del segnale, guasti o problemi di cablaggio.

L'AV56A‑1XFX6YXGP50 è ampiamente utilizzato dove il feedback preciso della posizione rotazionale e della velocità è fondamentale in ambienti industriali difficili.

Controllo del movimento industriale

• Feedback della velocità e della posizione del motore per motori CA/CC, in particolare dove i loop di controllo (servo/PLC) richiedono dati incrementali accurati.

• Utilizzato con inverter, servocomandi, PLC e controller di movimento per un controllo preciso della velocità/posizione.

Macchinari pesanti e produzione

• Acciaierie: controllo della velocità a circuito chiuso su laminatoi, sistemi di controllo della tensione e azionamenti avvolgitore/svolgitor.

• Linee di fabbricazione: sincronizzazione delle velocità dei nastri trasportatori, stazioni di taglio o formatura automatizzate.

• Carta, estrazione mineraria, movimentazione dei materiali: prestazioni robuste sotto vibrazioni, polvere, calore o contaminanti.

Sistemi energetici e turbine

• Controllo dell'angolo di passo delle pale delle turbine eoliche: modelli come AV56A1KFX6YXGP50 vengono utilizzati per rilevare la posizione del rotore sui motori di passo GE.

• Controllo di grandi generatori: fornisce un feedback a impulsi affidabile nelle applicazioni di generazione di energia.

Robotica e automazione

• Rilevamento della posizione per utensili automatizzati, assi robotici e altri meccanismi servo‑azionanti che richiedono feedback incrementale.

Sistemi di controllo di processo

• Si integra nel controllo di processo a circuito chiuso in cui l'accuratezza rotazionale e la durata sono essenziali (ad esempio, mulini, miscelatori, estrusori).
