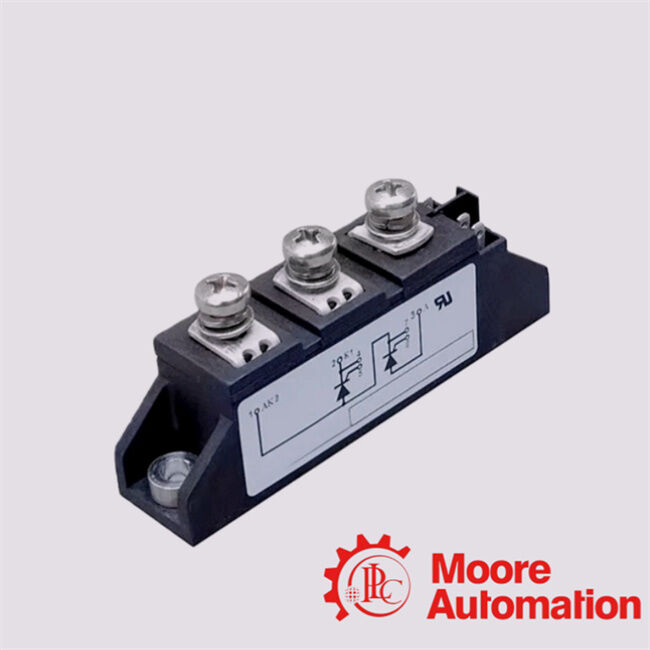

MCC95-16IO1B Piastra di base in ceramica Al2O3 direttamente legata al rame

Caratteristiche elettriche e di imballaggio

• Doppia thyristor in un modulo: contiene due SCR collegate in serie per il comando e la rettifica di AC/DC.

• Tensione nominale: fino a 1600 V di tensione ripetuta in stato di disattivazione/invertita (V)_RRM/V_DRM) adatto per il controllo della tensione di linea.

• Corrente nominale: corrente media in avanti di ~ 116 A, RMS in stato attivo fino a ~ 180 A.

• Capacità di sovraccarico elevato: può gestire correnti di sovraccarico non ripetitive elevate (ad esempio, ~ 2,25 kA).

• Trigger di cancello: tipica bassa corrente e tensione di trigger, che semplifica il controllo nei circuiti del driver.

• Temperatura di funzionamento: gamma industriale standard fino a ~ 125 °C di giunzione.

• Pacco standard: JEDEC TO-240AA per la compatibilità con il settore e la facilità di montaggio.

Vantaggi termici e meccanici

• Piastra di base ceramica al2O3 direttamente legata al rame (DCB): fornisceelevata conduttività termica- eeccellente isolamento elettrico, migliorando la dissipazione del calore e l'affidabilità nell'uso di alta potenza.

• Chips passivati planari: migliorano la stabilità a lungo termine e le caratteristiche di blocco prevedibili su ampie gamme di temperature.

• 3600 V tensione di isolamento: alta tensione di isolamento tra i terminali di alimentazione e la base del modulo.

• Impressione standard del settore: modulo compatto e ampiamente compatibile per schede di controllo e dissipatori.

L'MCC95‐16IO1B eccelle in scenari di controllo dell'energia industriale in cui sono richieste robuste commutazioni AC/DC e gestione di corrente elevata:

Controllo della potenza e conversione

• Rettificatori controllati: utilizzati per la conversione di CA in CC con uscita regolabile (ad esempio, in alimentatori e azionamenti CC).

• Controllo della potenza CA: controllo dell'angolo di fase per la potenza CA variabile fornita ai carichi.

• Convertitori di potenza e inverter: specialmente nelle fasi di frequenza di linea in cui il controllo SCR è efficace.

Motori e automazione

• Controllo del motore AC di avviamento morbido: limiti di corrente di scarica e tensione meccanica quando si avvia il motore.

• Controller di motori a corrente continua: fornisce potenza regolata per motori a corrente continua e sistemi di trazione industriali.

Applicazioni industriali e di processo

• Illuminazione e controllo della temperatura: controllo di fase per lampade o riscaldatori ad alta potenza.

• UPS e alimentatori: utilizzati nelle fasi dei raddrizzatori ad alta affidabilità.

• Caricabatterie ed elettronica di trazione.

Ulteriori usi

• Interruttori statici e relè a stato solido per un'interruttore robusto senza usura meccanica.

• Controllo della temperatura e dei processi nei forni industriali, nei forni e nelle apparecchiature di lavorazione termica.
