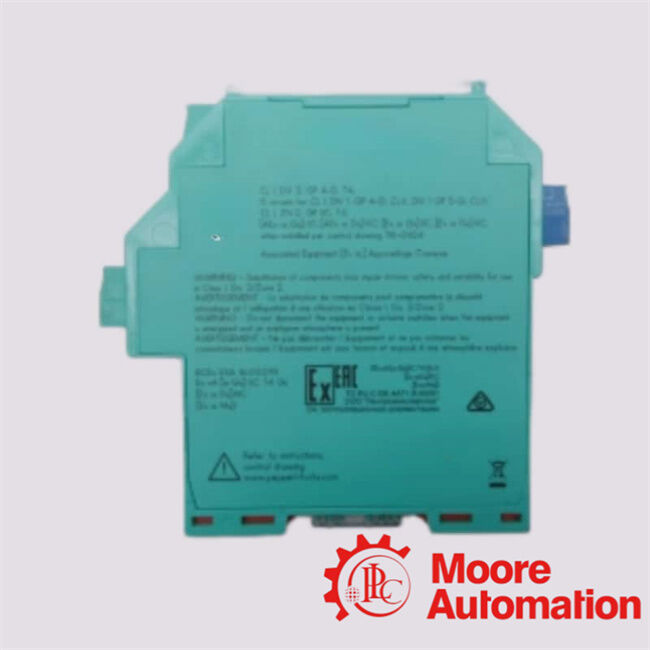

- KFD2-SOT3-EX1.LB barriera isolata
Descrizione
La KFD2-SOT3-EX1.LB barriera isolata è un amplificatore di commutazione intrinsecamente sicuro ad alte prestazioni, progettato per un'interfaccia di segnale affidabile tra ambienti pericolosi e non pericolosi nei sistemi di automazione industriale. Fondamentalmente, la KFD2-SOT3-EX1.LB barriera isolata è progettata per trasferire segnali discreti (digitali) - provenienti da dispositivi sul campo come sensori NAMUR o contatti puliti - situati in atmosfere esplosive (Zona 0/1/2) a sistemi di controllo installati in aree sicure, mantenendo una rigorosa limitazione di energia per prevenire pericoli di accensione.
Dati Tecnici
| Dissipazione di potenza |
≤ 1 W inclusa la dissipazione di potenza massima in uscita |
| Ingresso |
| Lato connessione |
lato campo |
| Connessione |
morsetti 1+, 2+, 3- |
| Valori nominali |
secondo EN 60947-5-6 (NAMUR), vedere manuale per dati elettrici |
| Tensione circuito aperto/corrente di corto circuito |
circa 10 V DC / circa 8 mA |
| Punto di commutazione/isteresi di commutazione |
1,2 ... 2,1 mA / circa 0,2 mA |
| Rilevamento guasti linea |
interruzione I ≤ 0,1 mA, corto circuito I ≥ 6,5 mA |
| Rapporto impulso/pausa |
min. 100 µs / min. 100 µs |
| Uscita |
| Lato connessione |
lato controllo |
| Connessione |
uscita I: morsetti 7, 8; uscita II: morsetti 8, 9 |
| Tensione nominale |
30 V DC |
| Corrente nominale |
100 mA, protetta da corto circuito |
| Tempo di risposta |
≤ 200 µs |
| Livello del segnale |
segnale 1: (tensione esterna) - max. 3 V per 100 mA segnale 0: uscita bloccata (corrente di spegnimento ≤ 10 µA) |
| Uscita I |
segnale; Transistor |
| Uscita II |
segnale o messaggio di errore; Transistor |
| Messaggio di errore collettivo |
Power Rail |
| Caratteristiche di trasferimento |
| Frequenza di commutazione |
≤ 5 kHz |
| Isolamento galvanico |
| Ingresso/Uscita |
isolamento rinforzato secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veff |
| Ingresso/Alimentazione |
isolamento rinforzato secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veff |
| Uscita/Alimentazione |
isolamento di base secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veff |
FAQ di KFD2-SOT3-EX1.LB
1. Quale ruolo funzionale svolge la KFD2-SOT3-EX1.LB barriera isolata all'interno delle architetture di sicurezza intrinseca?
La KFD2-SOT3-EX1.LB barriera isolata funge da interfaccia di isolamento galvanico progettata per trasferire in sicurezza segnali da aree pericolose (Ex) a sistemi di controllo non pericolosi. Garantisce la sicurezza intrinseca limitando il trasferimento di energia pur mantenendo la fedeltà del segnale.
2. Come realizza tecnicamente la KFD2-SOT3-EX1.LB barriera isolata l'isolamento galvanico e l'integrità del segnale?
La KFD2-SOT3-EX1.LB barriera isolata impiega meccanismi di isolamento basati su trasformatore o optoelettronici per disaccoppiare i circuiti di ingresso e uscita. Questa architettura mitiga i loop di terra, sopprime le interferenze di rumore e garantisce una trasmissione del segnale ad alta precisione.
3. Perché la KFD2-SOT3-EX1.LB barriera isolata è particolarmente adatta per installazioni in aree pericolose?
La KFD2-SOT3-EX1.LB barriera isolata è ingegnerizzata in conformità con gli standard internazionali di protezione contro le esplosioni (come ATEX e IECEx), rendendola adatta per applicazioni in Zona 0/1. Limita l'energia elettrica per prevenire l'accensione di atmosfere esplosive.
4. Quali tipi di configurazioni di segnale di ingresso/uscita può gestire la KFD2-SOT3-EX1.LB barriera isolata?
La KFD2-SOT3-EX1.LB barriera isolata è tipicamente progettata per ingressi di interruttori/contatti o sensori NAMUR, convertendo questi segnali in uscite standardizzate compatibili con sistemi PLC o DCS, preservando al contempo i parametri di sicurezza intrinseca.
5. In che modo la KFD2-SOT3-EX1.LB barriera isolata migliora l'affidabilità del sistema e la robustezza operativa?
La KFD2-SOT3-EX1.LB barriera isolata migliora l'affidabilità attraverso isolamento elettrico, protezione da transienti e capacità diagnostiche. Riduce la suscettibilità ai disturbi elettromagnetici e garantisce un funzionamento stabile in ambienti industriali.
