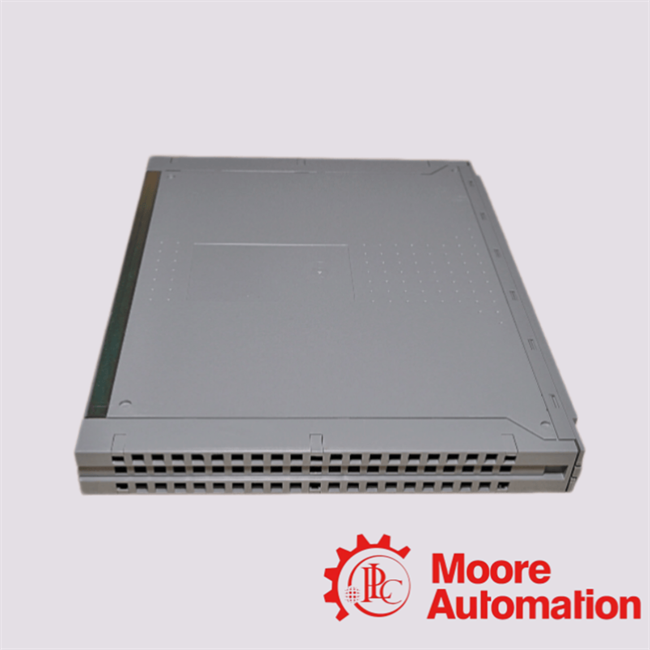

T7310 Modulo ricetrasmettitore I/O con tolleranza agli errori ICS Triplex

Il Triplex dell'ICST7310è un modulo ricetrasmettitore I/O con tolleranza agli errori progettato per l'uso all'interno dei sistemi strumentati di sicurezza Trusted® Triple Modular Redundant (TMR) sviluppati da ICS Triplex (Rockwell Automation). Funziona come un livello critico di interfaccia di comunicazione tra i moduli processore del controller e i moduli I/O distribuiti nelle architetture di automazione industriale ad alta integrità.

Nell'ambito della TMR, il T7310fornisce uno dei tre rami di comunicazione ridondanti in ciascuno chassis I/O, garantendo uno scambio di dati continuo e deterministico anche in presenza di guasti hardware singoli o multipli. Questa architettura è fondamentale per mantenere elevate prestazioni SIL (Safety Integrity Level) in ambienti mission-critical come petrolio e gas, produzione di energia, processi petrolchimici e sistemi di automazione nucleare.

D1: Qual è la topologia di comunicazione ridondante modulare tripla implementata inT7310in ICS Architetture di controllo di sicurezza affidabili?

UN:
IL T7310è un modulo ricetrasmettitore I/O con tolleranza agli errori progettato per l'uso nei sistemi ICS Triplex Trusted® TMR (Triple Modular Redundant). Costituisce uno dei tre canali di comunicazione ridondanti per chassis I/O, garantendo che anche in caso di guasto di uno o due moduli, il T7310L'architettura basata su Safetybus mantiene una comunicazione deterministica ininterrotta tra il controller e i sottosistemi I/O di campo.

Q2: Come funziona ilT7310implementare la propagazione deterministica del segnale basata su Safetybus tra moduli processore e moduli I/O distribuiti?

UN:
ILT7310funziona come gateway di comunicazione tra i moduli processore dello chassis del controller e i moduli di campo dello chassis I/O. Trasmette e riceve comandi I/O tramite un backplane Safetybus triplicato e una struttura bus esterna, garantendo che tutte le transazioni I/O siano convalidate, memorizzate nel buffer e sottoposte a controlli incrociati ridondanti per verificarne la coerenza prima dell'esecuzione.

Q3: In che modo ilT7310mantenere l'integrità del sistema attraverso la diagnostica di loopback e protocolli di autoverifica continui?

UN:
IL T7310incorpora routine di test di loopback automatiche avviate dai moduli processore del controller. Questa diagnostica convalida continuamente l'integrità della comunicazione, rileva errori latenti e conferma lo stato di integrità del modulo. Qualsiasi deviazione rilevata attiva un'indicazione dello stato di guasto e una propagazione dell'allarme a livello di sistema, garantendo il rilevamento precoce dei guasti in ambienti critici per la sicurezza.

Q4: Qual è il ruolo diT7310nel mantenere il comportamento operativo in caso di guasto parziale del sottosistema?

UN:
All'interno delT7310architettura a tripla ridondanza, la continuità del sistema viene preservata anche in caso di guasto di un singolo modulo. OgniT7310gestisce in modo indipendente un canale di comunicazione e i moduli rimanenti votano e riconciliano l'integrità dei dati, consentendo al sistema di rimanere operativo in condizioni degradate ma sicure: questo è un principio fondamentale della filosofia di progettazione fail-operational.

Q5: Come funziona ilT7310gestire l'indirizzamento I/O a livello di chassis e l'instradamento dei comandi all'interno del backplane del sistema affidabile?

UN:
ILT7310legge i codici di identificazione dello chassis I/O dai comandi del controller in ingresso e li confronta con gli interruttori di configurazione dell'indirizzo hardware. Solo i comandi convalidati e indirizzati correttamente vengono instradati attraverso il Safetybus del backplane ai moduli I/O corrispondenti, garantendo un instradamento rigorosamente deterministico e l'eliminazione della propagazione del segnale indirizzato erroneamente.
