MR-D05UDL3M-B MITSUBISHI Servo Cable di segnale di comunicazione per amplificatore MR-J4

Name: MR-D05UDL3M-B MITSUBISHI Servo Cable di segnale di comunicazione per amplificatore MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	GIAPPONE
Marca:	MITSUBISHI
Certificazione:	CO.CQ
Numero di modello:	MR-D05UDL3M-B

Informazione dettagliata

Luogo di origine:

GIAPPONE

Marca:

MITSUBISHI

Certificazione:

CO.CQ

Numero di modello:

MR-D05UDL3M-B

Tipo:

Cavo della funzione di sicurezza STO (Safe Torque Off).

Lunghezza:

3 metri (3m)

Fine guida:

Connettore dedicato CN8 a 8 pin stampato

Fine del controllo:

Cavi volanti aperti/nudi (pigtail)

Valutazione di sicurezza:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Evidenziare:

High Light

Evidenziare:

MR-D05UDL3M-B Sostituzione

Integrazione STO a livello hardware

100% standard di fabbrica originale

Informazioni commerciali

Quantità di ordine minimo:

Prezzo:

inquires

Imballaggi particolari:

nuovo e originale con sigillo di fabbrica

Tempi di consegna:

2-3 giorni lavorativi

Termini di pagamento:

T/T

Capacità di alimentazione:

Richiede

Descrizione del prodotto

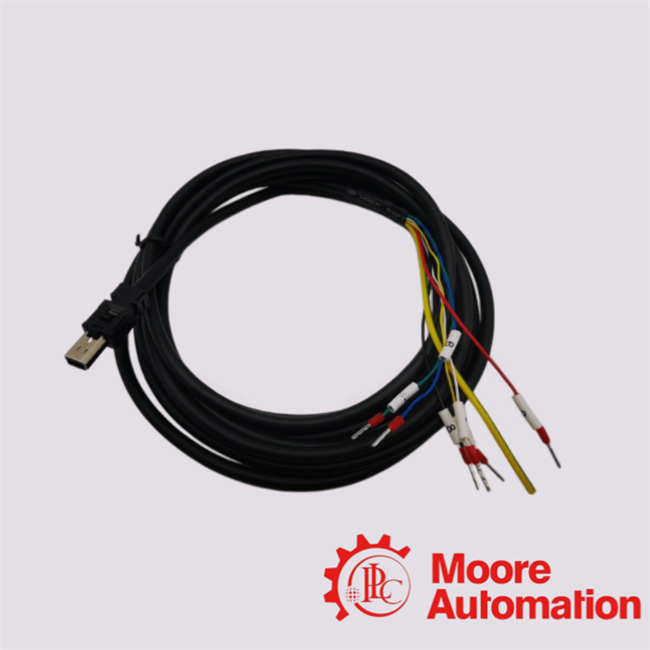

Cavo di comunicazione servo MITSUBISHI MR-D05UDL3M-B per amplificatore MR-J4

Progettato con un connettore CN8 pre-stampato e una coda a filo volante da 3 metri, il cavo Mitsubishi MR-D05UDL3M-B offre un'integrazione diretta a livello hardware per le funzioni critiche di Safe Torque Off (STO). Elimina il rischio di avviamenti accidentali dei macchinari durante la manutenzione senza richiedere un riavvio completo del controllo di sistema, risparmiando ore di fermo operativo. Questo lo rende il collegamento di sicurezza essenziale per celle robotiche multi-asse ad alta produttività, centri di lavorazione CNC e linee di assemblaggio automatizzate di semiconduttori.

Specifiche Tecniche

Parametro	Dettagli Specifica
Produttore	Mitsubishi Electric
Numero Modello	MR-D05UDL3M-B
Categoria Prodotto	Cavo di comunicazione servo
Funzione Dedicata	Funzione di sicurezza Safe Torque Off (STO)
Serie Servo Compatibile	MELSERVO MR-J4 (es. MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Interfaccia Drive	Interfaccia CN8 Connettore Dedicato (8 pin)
Interfaccia Controller	Estremità libere / fili scoperti (tipo filo a coda)
Lunghezza Cavo	3 metri (circa 9,84 piedi)
Standard di Conformità	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Parametri Chiave e Valore di Acquisto

Funzione Dedicata: STO (Safe Torque Off)
Valore: Sicurezza istantanea dei macchinari senza ciclo di accensione. Consente agli operatori di rimuovere in sicurezza inceppamenti o eseguire la manutenzione interrompendo l'alimentazione del motore senza spegnere il sistema di controllo principale del drive. Ciò elimina il ritardo di riavvio di 5-10 minuti comune con le vecchie configurazioni di sicurezza, proteggendo i lavoratori e mantenendo alta l'efficienza produttiva.
Interfaccia Drive: Connettore Dedicato CN8
Valore: Affidabilità 100% plug-and-play. Poiché questo connettore è progettato da Mitsubishi specificamente per la porta CN8 dell'MR-J4, elimina errori di cablaggio, connessioni allentate e rumore di segnale. Ciò consente ai vostri ingegneri sul campo di risparmiare ore di risoluzione dei problemi durante l'integrazione del sistema e previene costosi danni alle apparecchiature dovuti a cablaggi fai-da-te errati.
Interfaccia Controller: Estremità libere / fili scoperti
Valore: Compatibilità hardware universale. I fili scoperti e non terminati all'estremità del controller consentono di cablare direttamente questo cavo in qualsiasi marca di relè di sicurezza, pulsante di arresto di emergenza o PLC di sicurezza (come Allen-Bradley, Siemens o Omron). I team di approvvigionamento non devono cercare connettori di accoppiamento specifici per marchi diversi.

Nota dell'Ingegnere

"Il nostro ingegnere senior di automazione osserva: Quando si configurano i circuiti di sicurezza per il sistema MELSERVO MR-J4, saltare il cavo dedicato MR-D05UDL3M-B e tentare un pinout fai-da-te spesso innesca guasti intermittenti del circuito di sicurezza 'E6.1' o 'E7.1' a causa di una scarsa schermatura. Se la vostra installazione coinvolge operazioni multi-asse ad alta frequenza accanto a linee ad alta tensione, raccomandiamo vivamente questa versione da 3 metri stampata in fabbrica; la sua speciale schermatura a coppia intrecciata interna garantisce zero diafonia di segnale e assicura che il vostro circuito di sicurezza soddisfi costantemente le soglie di conformità SIL 3 internazionali durante le verifiche di fabbrica di terze parti."

FAQ Specifiche del Modello

D: Posso usare il cavo MR-D05UDL3M-B con amplificatori servo MR-J3 standard o serie MR-J5 più recenti?

R: Questo cavo è progettato esplicitamente per l'interfaccia CN8 della serie Mitsubishi MR-J4 (come i modelli MR-J4-B o MR-J4-A) e per il modulo logico di sicurezza specializzato MR-J3-D05. Non può essere utilizzato con la serie MR-J5 più recente, che utilizza un fattore di forma del connettore diverso per la segnalazione di sicurezza.

D: Perché questo cavo presenta estremità libere/scoperte invece di un connettore stampato su entrambi i lati?

R: Il design a filo volante (coda) è altamente intenzionale per la compatibilità di fabbrica. Mentre l'estremità stampata si collega direttamente alla porta CN8 proprietaria di Mitsubishi, i fili scoperti sull'altra estremità consentono agli integratori di sistema di cablare i segnali STO direttamente in qualsiasi hardware di sicurezza multi-marca nel pannello di controllo, inclusi relè Siemens SIRIUS, controller Allen-Bradley Guardmaster o reti di sicurezza Omron, senza dover cercare adattatori personalizzati.

D: Cosa succede se la lunghezza di 3 metri è troppo corta per il layout del nostro armadio di controllo? Possiamo giuntarla?

R: La giunzione di cavi di sicurezza è fortemente sconsigliata perché compromette l'integrità schermata richiesta dagli standard di sicurezza ISO 13849-1. Se la distanza del vostro armadio di controllo supera i 3 metri, dovreste procurare il MR-D05UDL5M-B (variante da 5 metri) anziché estendere manualmente la linea da 3 metri, garantendo che il vostro circuito di arresto di emergenza a livello hardware rimanga completamente protetto dalle interferenze elettromagnetiche (EMI).
